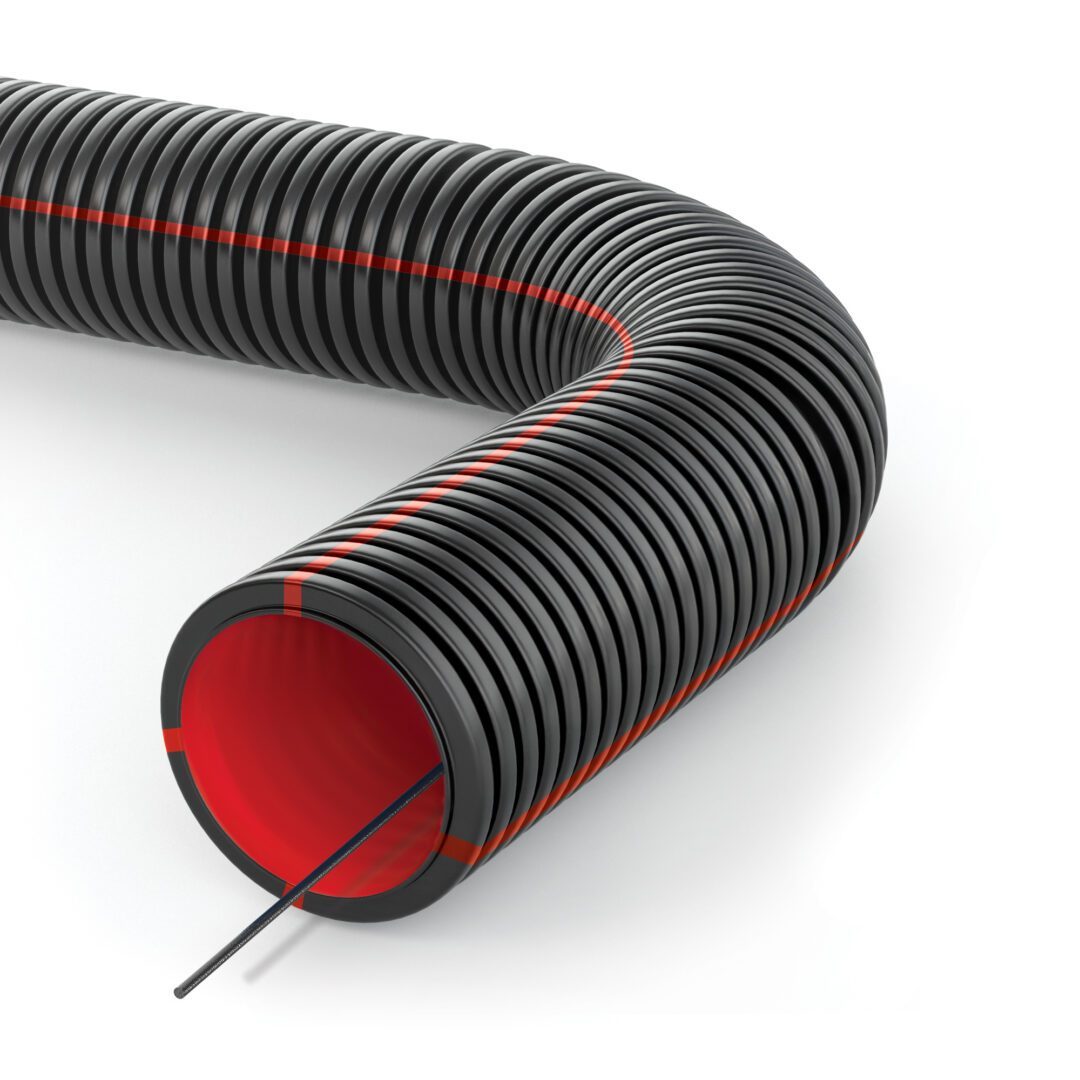

GEOSUB _ISR Strukturiertes, gewelltes und biegsames, doppelwandiges Rohr mit Farbkennzeichnungen

KLASSE:N450
STOSSFESTIGKEIT:Normal
DRUCKFESTIGKEIT:450 Nt

Das biegsames Rohr GEOSUB N450 gehört zur selben Produktfamilie wie das biegsame Rohr GEONFLEX N750 und stellt eine der wichtigsten Investitionen von KOUVIDIS im Bereich Kabelführung und Kabelschutz in unterirdischen Leitungsnetzen dar. Es wurde 2014 für unterirdische Leitungsnetze mit niedrigeren mechanischen Anforderungen eingeführt. 2017 brachte das Unternehmen die 2. Generation von GEOSUB N450 mit Farbmarkierungen auf den Markt. Die Farbcodierung gibt den Anwendungsbereich (Elektroinstallationen oder Kommunikationssysteme) an und verbessert sowohl das Produkt selbst als auch die Arbeit des Elektrikers.

ERFAHREN SIE MEHR ÜBER DIE INNOVATION

ANWENDUNGSBEREICH

Ideal für den Schutz und die Verwaltung von unterirdischen Strom- und Telekommunikationsnetzen (Autobahnen, Straßennetze, Tunnel usw.), Stadtentwicklungsprojekten (Fußgängerzonen, Gestaltung öffentlicher Räume, Sanierung historischer Zentren usw.) sowie von städtischen Projekten im Bereich erneuerbare Energien (Photovoltaik- und Windparks), Bauprojekten wie Industriegebäuden, Einkaufszentren, Wohnungen usw.

ANWENDUNGSSTANDARD:EN 61386-24, NF P98-332
ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
FARBE:RAL 3020 Rot (Innenschicht), RAL 9004 Schwarz (Außenschicht)
NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
DICHTHEIT IN GRAD:mindestens IP 40

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.
Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
Minimale-Maximale Dauereinsatztemperatur
Schutz gegen feste Gegenstände und Wasser (EN 60529)
Produkt mit zusätzlicher UV-Stabilität
Flammenausbreitendes Produkt
Produkt wird aus halogenfreien Rohstoffen hergestellt
Antistatische Technologie IAS (Patentgeschützt 1009810)
Kratzschutz-Technologie ISR (Patentgeschützt 1010513)

EIGENSCHAFTEN
EIGENSCHAFTEN
VERPACKUNG
EMPFOHLENE ANWENDUNGEN

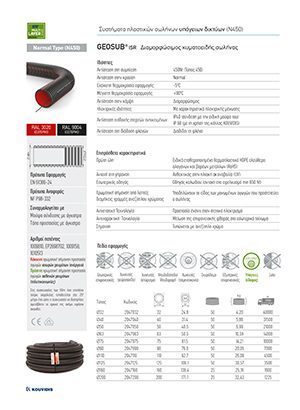

DOWNLOADS
PROJEKTE

1Kabelführung mit minimaler Zugfestigkeit von 650 Nt

2Gewährleistet IP40 Schutz gegen Eindringen bei Verbindung mit KOUVIDIS Anschlussmuffen mit Haken und IP68 bei Verwendung von KOUVIDIS Kleb- und Dichtmittel

3Vom deutschen Institut VDE geprüft und zertifiziert

4Bedruckt mit ihren Grundeigenschaften, verpackt mit speziellen SCHWARZEN Sicherheitsgurten und versehen mit einem informativen, wasserdichten, unlöslichen Etikett in der Farbe Malve.

5UV-stabilisiert

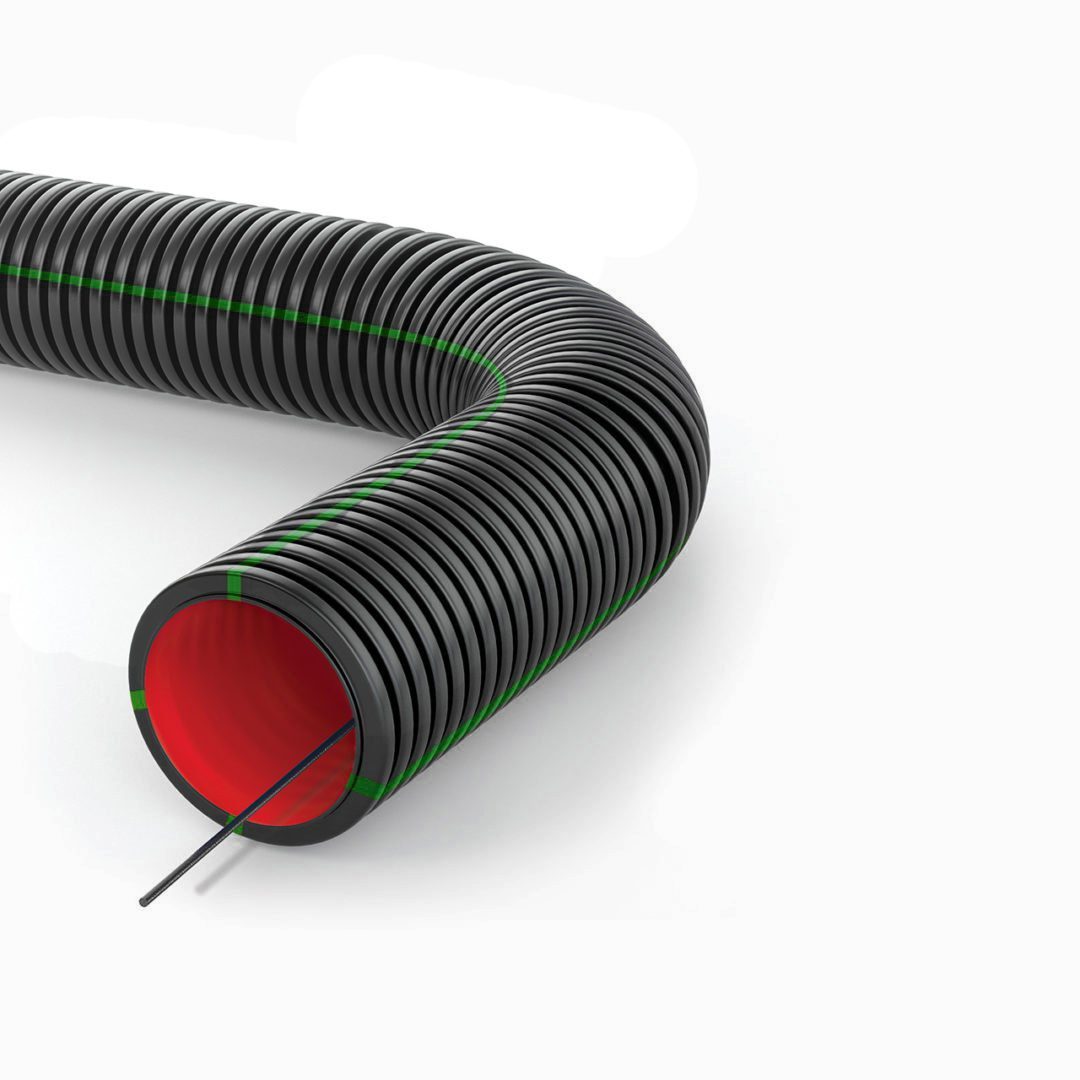

6Dünne Längsstreifen von unlöslicher Farbe zeigen die Leistung der geschützten Kabel an

7Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)

Eigenschaften
Mindestdruckfestigkeit	450 Nt (Typ 450)
Schlagfestigkeit	Normal
Unterer Temperaturbereich	-5 ^°C
Oberer Temperaturbereich	+90 ^°C
Biegefestigkeit	Biegsam
Elektrische Eigenschaften	Mit elektrischen Isolationseigenschaften
IP Schutz gegen Eindringen	IP40 (Muffe angeschlossen) IP 68 (mit KOUVIDIS Dichtmittel geklebte Muffe)
Widerstand gegen Flammenausbreitung	Flammenausbreitend

Zusätzliche Eigenschaften
Rohstoff	Halogenfreies, schwermetallfreies (RoHS) und speziell stabilisiertes thermoplastisches HDPE
Alterungsbeständigkeit	UV-stabilisiert
Innenführung	Kabelführung mit minimaler Zugfestigkeit von 650 Nt
Farbmarkierungen	Dünne Längsstreifen von unlöslicher Farbe zeigen die Leistung der geschützten Kabel an
Halogenfrei	Keine giftigen oder korrosiven Gase im Brandfall
Antistatische Technologie	Schutz gegen statische Elektrizität
Kratzschutz-Technologie	Schutz gegen Kratzer durch Kabelführung

Typ	Teilenummer
Ø 32	2047032	32	24,8	50	5,30	40000
Ø 40	2047040	40	31,4	50	7,30	31500
Ø 50	2047050	50	40,5	50	8,20	21000
Ø 63	2047063	63	50,5	50	14,50	14000
Ø 75	2047075	75	61,5	50	15,50	10000
Ø 90	2047090	90	76,0	50	20,25	7000
Ø 110	2047110	110	92,7	50	29,00	4500
Ø 125	2047125	125	106,1	50	35,50	3500
Ø 160	2047160	160	138,4	25	25,50	1900
Ø 200	2047200	200	171,1	25	33,00	1225

LEGENDE

Empfohlen
Nicht empfehlenswert
Ideal nach Herstellerangaben

GELTUNGSBEREICHE
Freiliegend
Verdeckt (Unterputz)
Verdeckt (Trockenbau)
Beton
Unterflur im Estrich
Im Freien
Verdeckt (unterirdisch)
Holz
Verdeckt (Boden/Decke)
