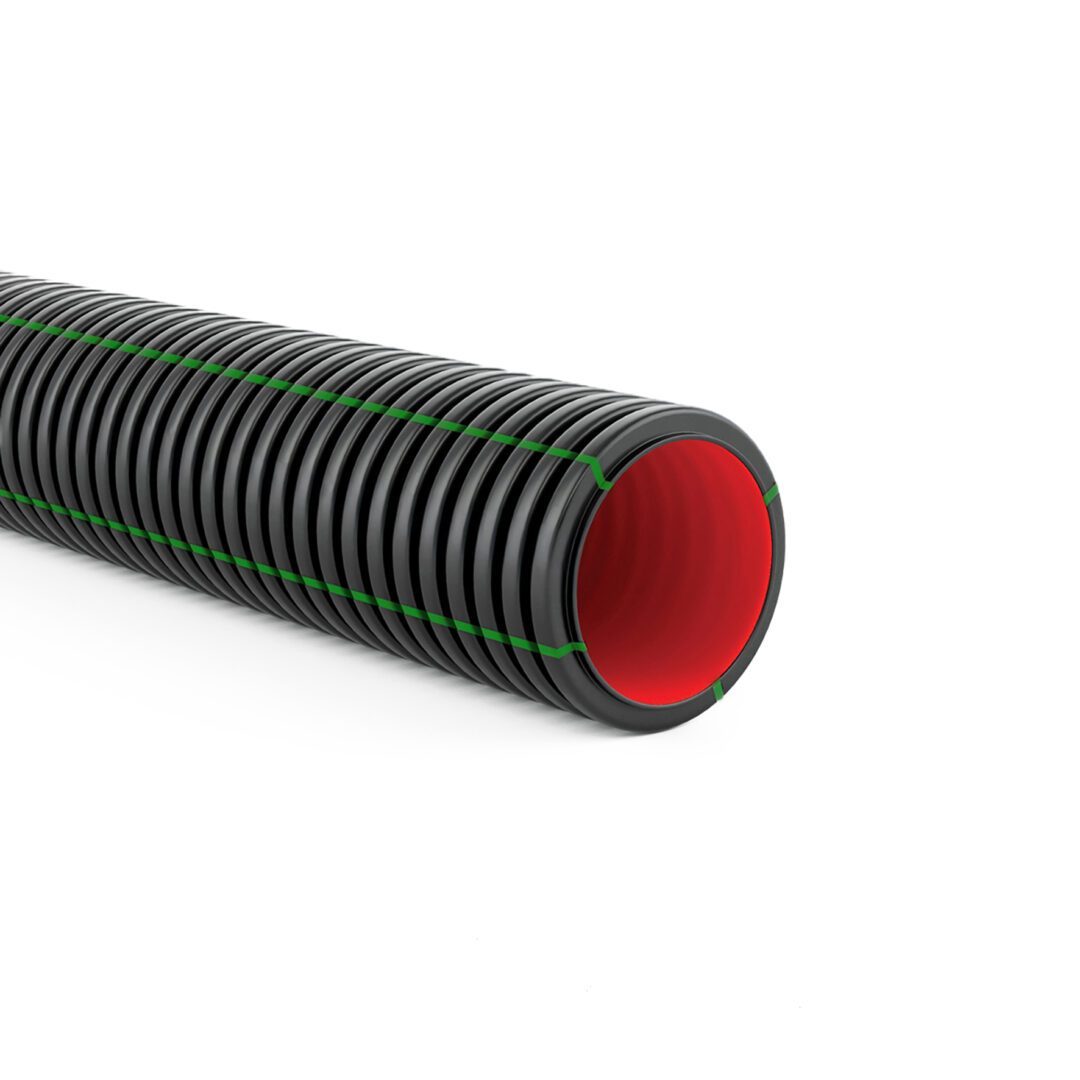

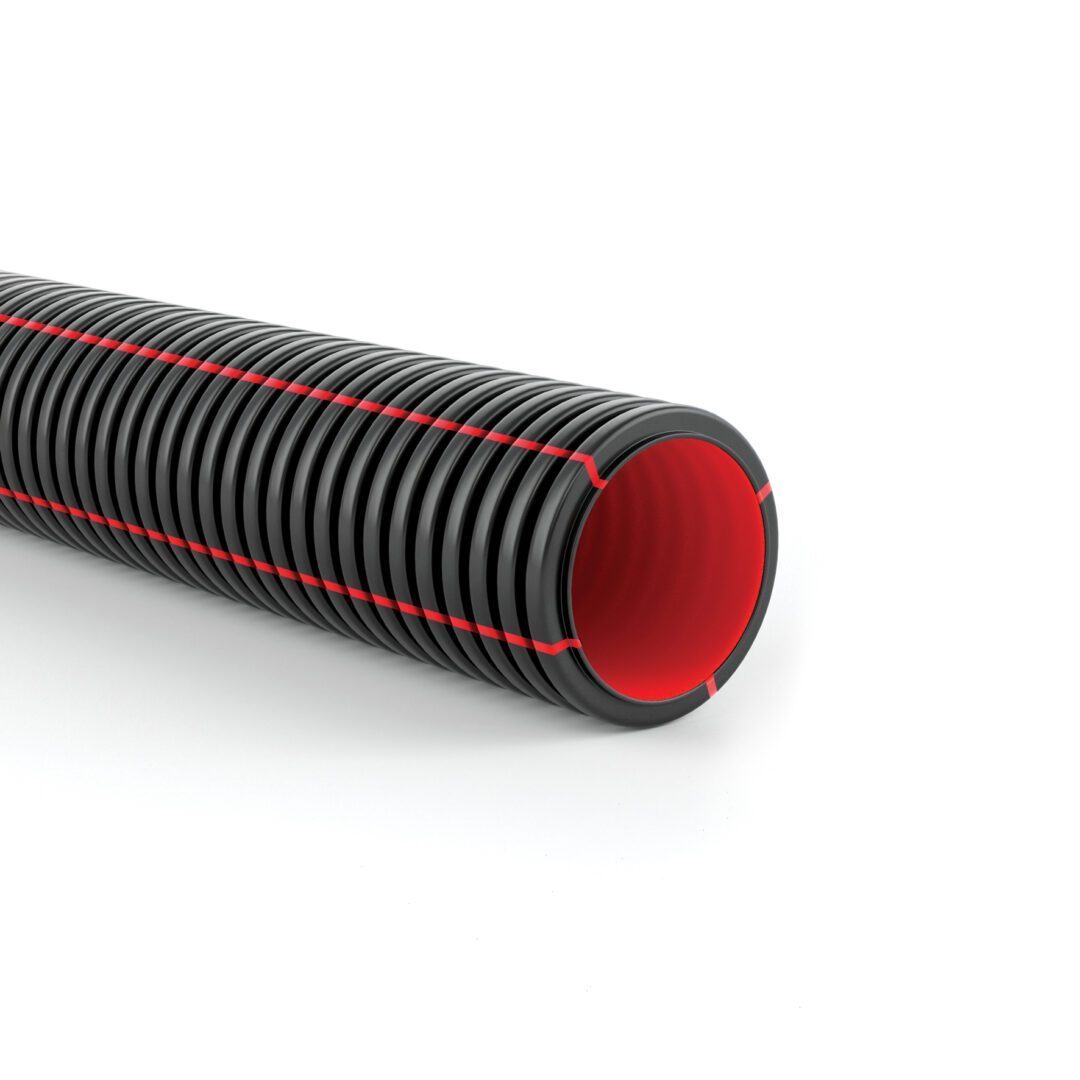

GEOSUB ISR Starres Rohr mit doppelwandiger Struktur und Farbmarkierungen
- KLASSE:N450
- STOSSFESTIGKEIT:Normal
- DRUCKFESTIGKEIT:450 Nt
Das GEOSUB N450 starre Rohr in Stangen gehört zur gleichen Produktfamilie wie das GEONFLEX starre Rohr in Stangen und stellt eine der bedeutendsten Investitionen von KOUVIDIS im Bereich der Kabelführung und des Kabelschutzes in unterirdisch verlegten Leitungsnetzen dar. Es wurde 2014 für unterirdische Leitungsnetze mit niedrigeren mechanischen Anforderungen eingeführt. 2017 brachte das Unternehmen die 2. Generation> von GEOSUB N450 mit Farbmarkierungen auf den Markt. Die Farbcodierung gibt den Anwendungsbereich (Elektroinstallationen oder Kommunikationssysteme) an und verbessert sowohl das Produkt selbst als auch die Arbeit des Elektrikers.
ERFAHREN SIE MEHR ÜBER DIE INNOVATION
ANWENDUNGSBEREICH

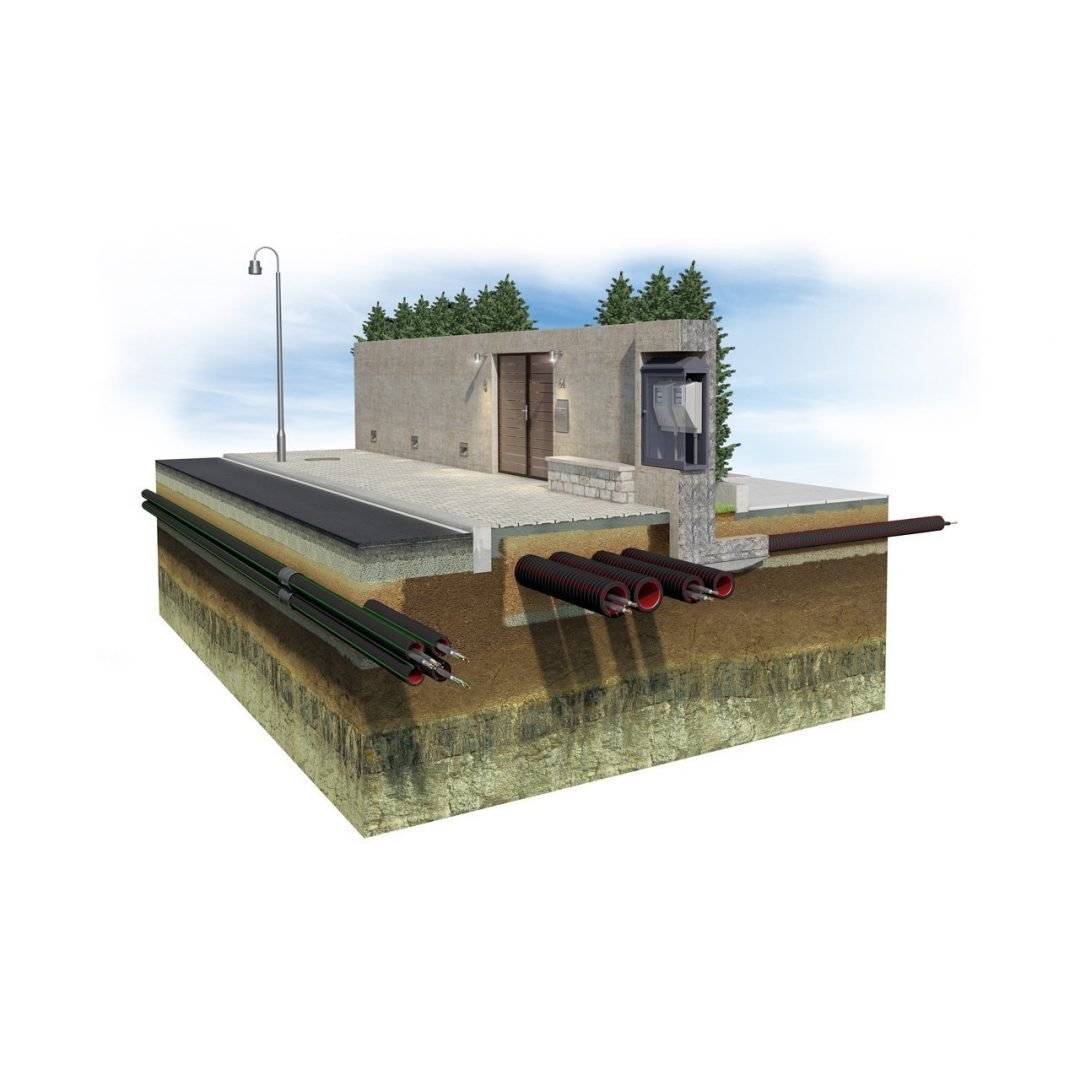

Ideal für den Schutz und die Verwaltung von unterirdischen Strom- und Telekommunikationsnetzen (Autobahnen, Straßennetze, Tunnel usw.), Stadtentwicklungsprojekten (Fußgängerzonen, Gestaltung öffentlicher Räume, Sanierung historischer Zentren usw.) sowie von städtischen Projekten im Bereich erneuerbare Energien (Photovoltaik- und Windparks), Bauprojekten wie Industriegebäuden, Einkaufszentren, Wohnungen usw.
- ANWENDUNGSSTANDARD:EN 61386-24, NF P98-332
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 3020 Rot (Innenschicht), RAL 9004 Schwarz (Außenschicht)
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 40
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimale-Maximale Dauereinsatztemperatur
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Flammenausbreitendes Produkt
- Produkt wird aus halogenfreien Rohstoffen hergestellt
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
- PROJEKTE
1Gewährleistet IP40 Schutz gegen Eindringen bei Verbindung mit KOUVIDIS Anschlussmuffen mit Haken und IP68 bei Verwendung von KOUVIDIS Kleb- und Dichtmittel
2UV-stabilisiert
3Bedruckt mit ihren Grundeigenschaften, verpackt mit speziellen SCHWARZEN Sicherheitsgurten und versehen mit einem informativen, wasserdichten, unlöslichen Etikett in der Farbe Malve.
4Dünne Längsstreifen von unlöslicher Farbe zeigen die Leistung der geschützten Kabel an
5Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
6Mit Kratzschutz-Technologie, die den Oberflächenverschleiß der Innenschicht durch Kabelführung reduziert (Patentschutz: 1010513)
7Mit Kratzschutz-Technologie, die den Oberflächenverschleiß der Innenschicht durch Kabelführung reduziert (Patentschutz: 1010513)
| Eigenschaften | |
| Mindestdruckfestigkeit | 450 Nt (Typ 450) |
| Schlagfestigkeit | Normal |
| Unterer Temperaturbereich | -5 °C |
| Oberer Temperaturbereich | +90 °C |
| Biegefestigkeit | Starr |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften |
| IP Schutz gegen Eindringen | IP 40 (Muffe angeschlossen) |
| IP Schutz gegen Eindringen | IP 68 (mit KOUVIDIS Dichtmittel geklebte Muffe) |
| Widerstand gegen Flammenausbreitung | Flammenausbreitend |
| Zusätzliche Eigenschaften | |
| Rohstoff | Halogenfreies, schwermetallfreies (RoHS) und speziell stabilisiertes thermoplastisches HDPE |
| Alterungsbeständigkeit | UV-stabilisiert |
| Farbmarkierungen | Dünne Längsstreifen von unlöslicher Farbe zeigen die Leistung der geschützten Kabel an |
| Halogenfrei | Keine giftigen oder korrosiven Gase im Brandfall |
| Antistatische Technologie | Schutz gegen statische Elektrizität |
| Kratzschutz-Technologie | Schutz gegen Kratzer durch Kabelführung |
| Typ |
Teilenummer |
 |
 |
 |
 |
 |
| Ø 75 | 1022075 | 75,0 | 61,0 | 6 | 2,40 | 10080 |
| Ø 90 | 1022090 | 90,0 | 75,8 | 6 | 3,00 | 6912 |
| Ø 110 | 1022110 | 110,0 | 92,0 | 6 | 3,80 | 4800 |
| Ø 125 | 1022125 | 125,0 | 105,5 | 6 | 4,50 | 3072 |
| Ø 160 | 1022160 | 160,0 | 137,5 | 6 | 6,20 | 2520 |
| Ø 200 | 1022200 | 200,0 | 169,3 | 6 | 9,00 | 1800 |
| Ø 250 | 1022250 | 250,0 | 212,0 | 6 | 11,00 | 960 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
Konformitätserklärungen
Testergebnisse

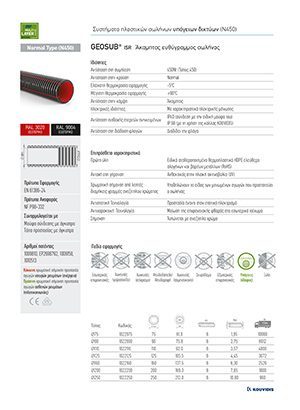

Technische Datenblätter
Broschüren

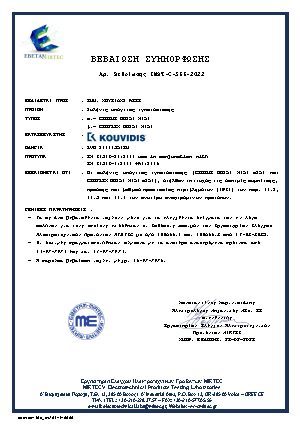

Zertifikate
Kataloge
