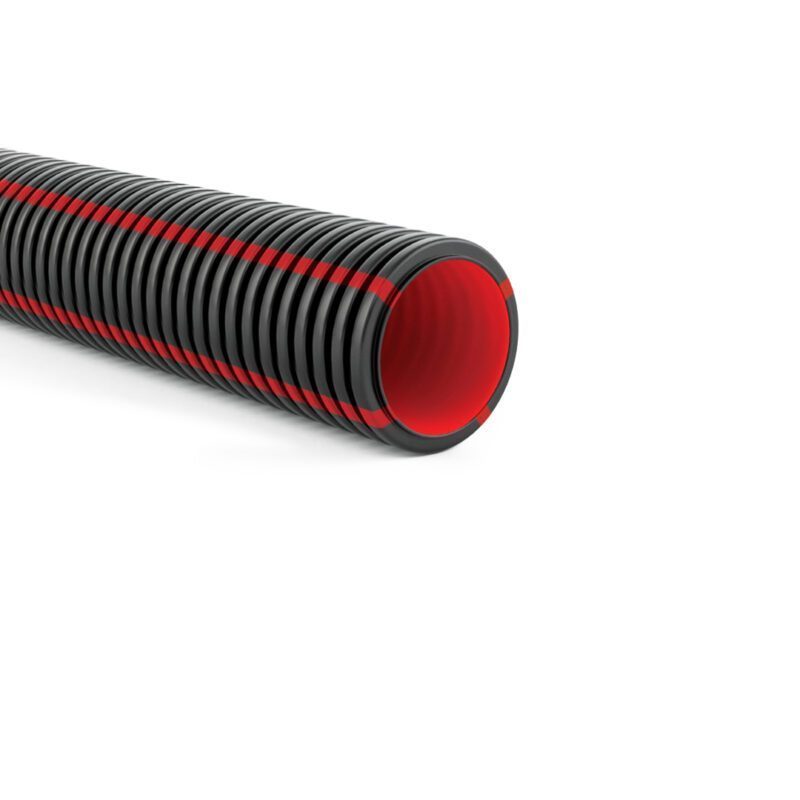

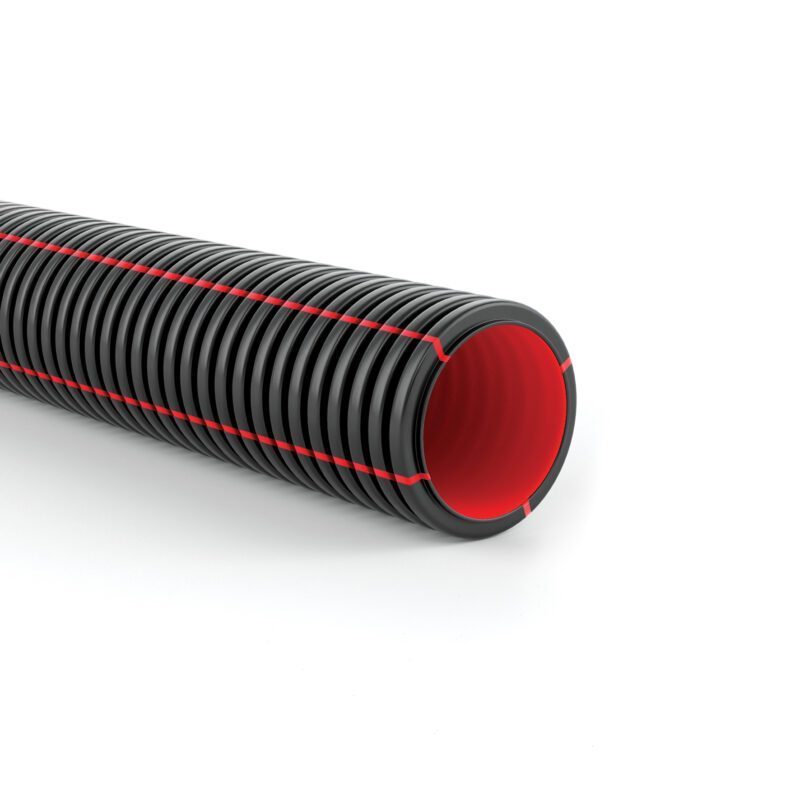

Abstandshalter für GEONFLEX, GEOSUB Rohre
Ein Abstandshalter ist eine nützliche Befestigung, die in Kunststoffrohrinstallationen in unterirdischen Strom- und Telekommunikationsnetzen verwendet wird. Er trägt zur geraden und stabilen Leitungsführung bei, die den Durchgang von Kabeln in den Rohren erleichtert und deren sofortige Identifizierung ermöglicht, wobei ihre Positionen im gesamten Netzwerk fixiert bleiben. Der Abstandshalter gewährleistet außerdem eine gleichmäßige und konstante Verfüllung des Installationsgrabens und verbessert den Wärmeübertragungseffekt zwischen den Kabeln, der insbesondere bei direktem Kontakt der Rohre untereinander verstärkt auftritt. Der Einsatz von Abstandshaltern verkürzt die Installationszeit erheblich, weil keine Pfosten gesetzt oder zusätzliche Materialien verwendet werden müssen, um die Rohren im Graben voneinander zu trennen.

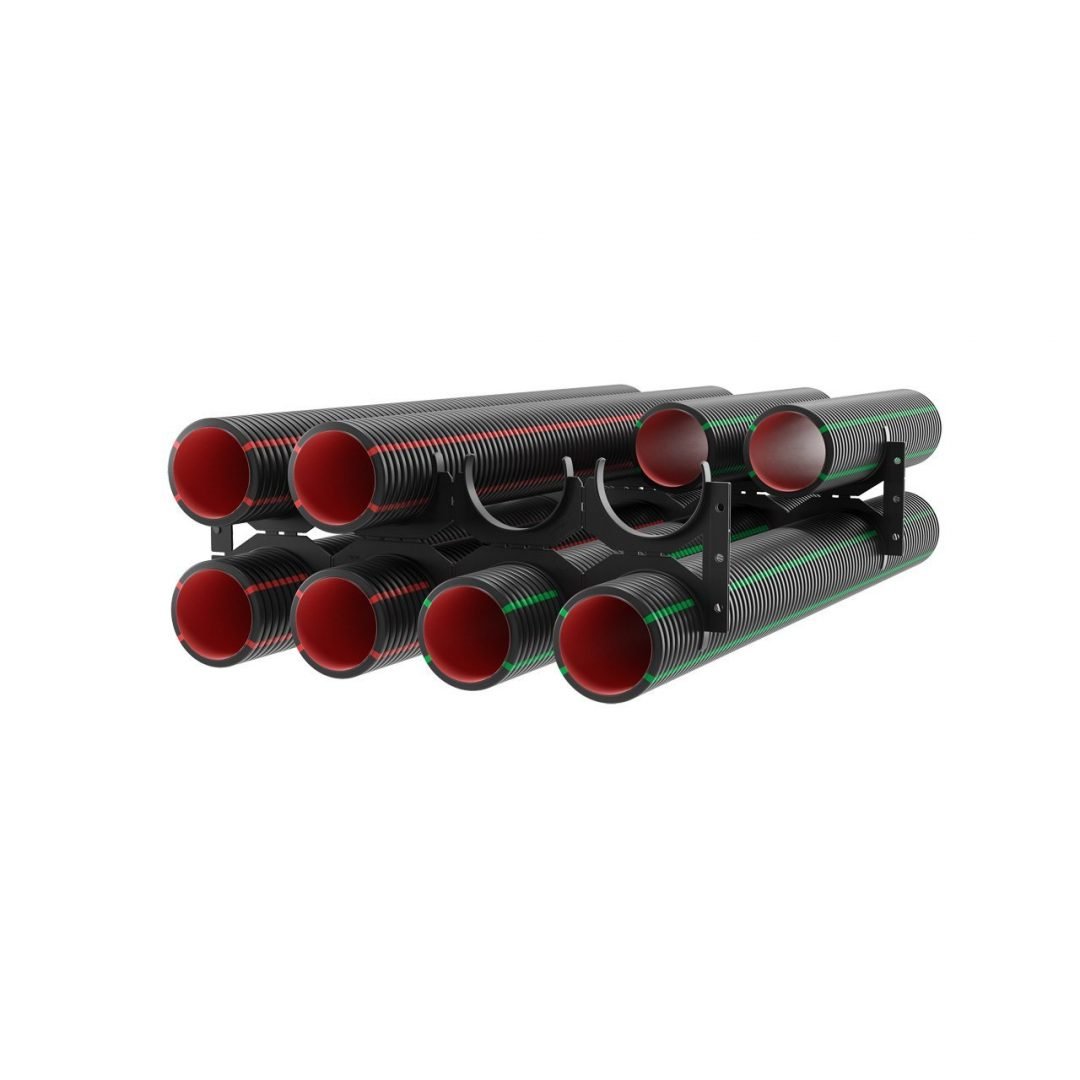

ANWENDUNGSBEREICH
Ideal für den Schutz und die Handhabung von unterirdischen Strom- und Telekommunikationsnetzen.
- FARBE:RAL 9004 Schwarz
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Flammenausbreitendes Produkt
- Produkt wird aus halogenfreien Rohstoffen hergestellt
- Nenn-Außendurchmesser (mm)
- EIGENSCHAFTEN
- EIGENSCHAFTEN

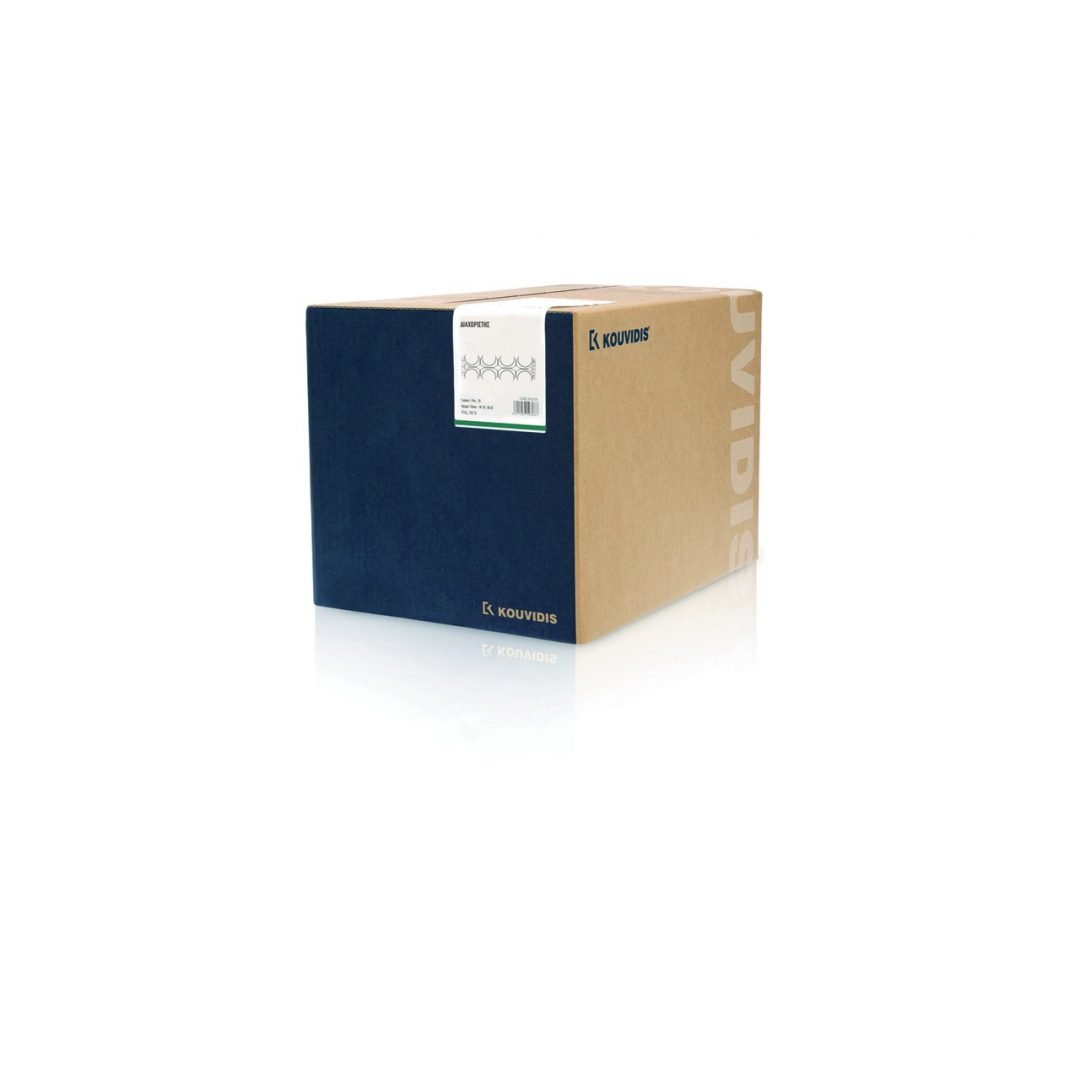

- VERPACKUNG
- DOWNLOADS
1Es wird empfohlen, Abstandshalter in einem Abstand von 1,5 Metern zu platzieren, um den korrekten Abstand zwischen ihnen sicherzustellen

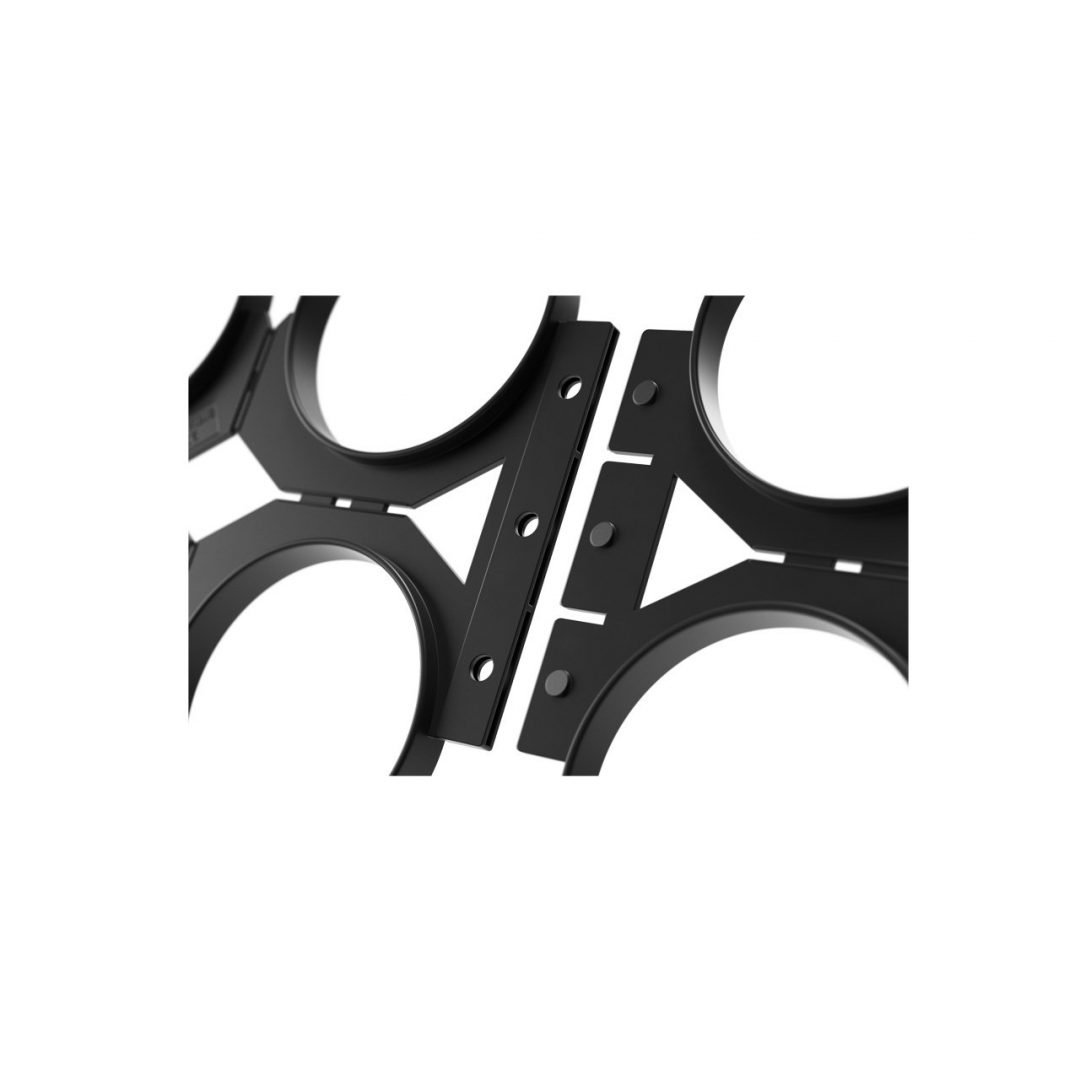

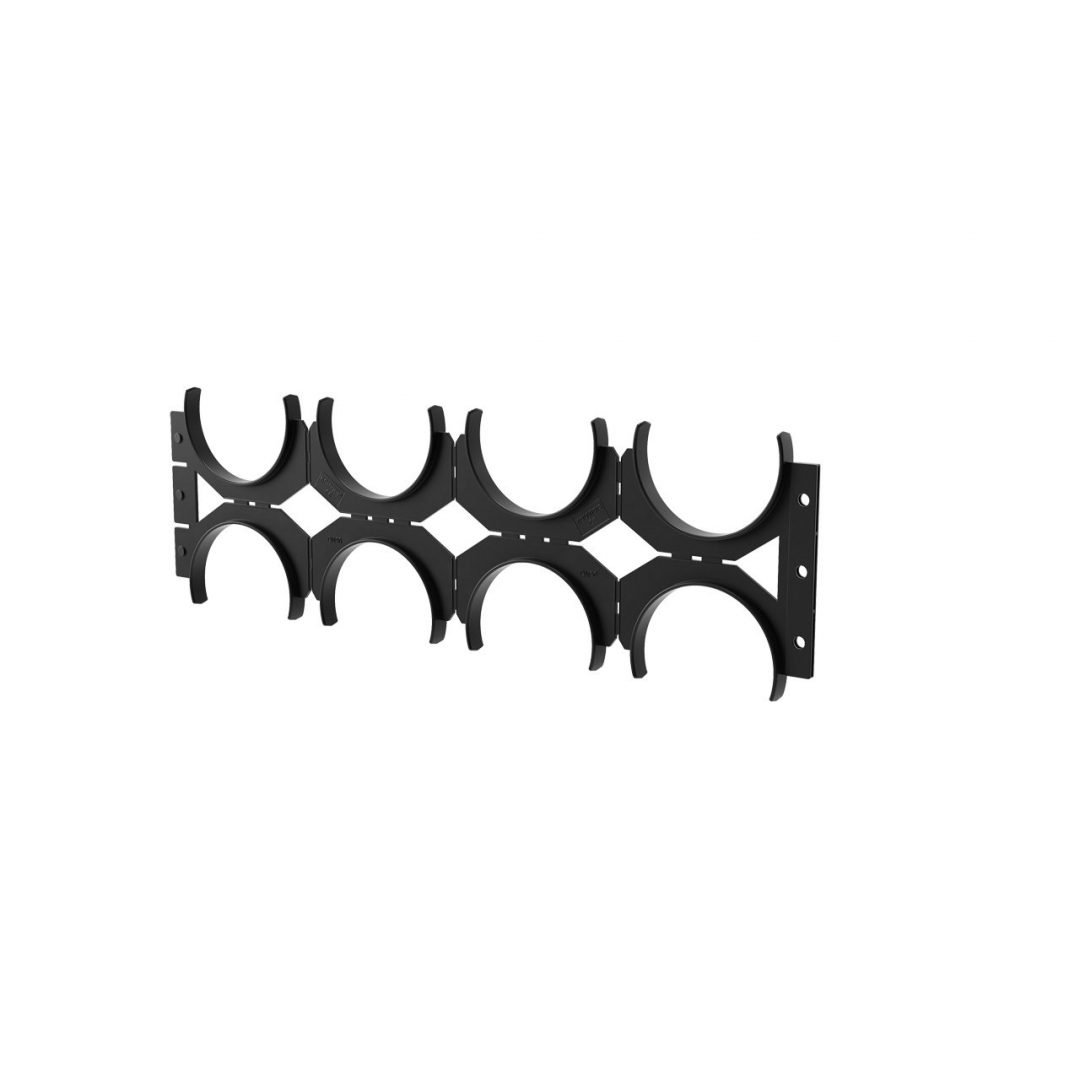

2Die zweireihigen Abstandshalter mit je vier Stützpunkten lassen sich dank ihres intelligenten Verbindungssystems einfach miteinander verbinden.
3Die spezielle Konstruktion ermöglicht es, sie je nach den Anforderungen der jeweiligen Installation mit einem einzigen Handgriff entweder in einer Reihe oder an weniger Positionen leicht zu trennen.
4An jeder Position ist eine ausreichende Stützbreite vorhanden, die die Entstehung von Punktlasten auf die Leitungen verhindert
| Eigenschaften | |
| Rohstoff | Speziell stabilisiertes thermoplastisches PP, halogenfreies und schwermetallfreies (RoHS) |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften |
| Widerstand gegen Flammenausbreitung | Flammenausbreitend |
| Kompatibilität (Nenn-Außendurchmesser des Rohrs) | Ø50, Ø63, Ø75, Ø90, Ø110, Ø125, Ø160, Ø200 |

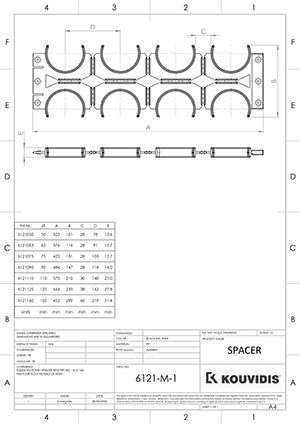

| Typ | Anzahl der Positionen | Teilenummer |  |
 |
 |
 |
 |
 |
| Ø50 | 8(4χ2) | 6121050 | 323 | 101 | 28 | 78 | 45 | 3960 |
| Ø63 | 8(4χ2) | 6121063 | 376 | 116 | 28 | 91 | 25 | 2400 |
| Ø75 | 8(4χ2) | 6121075 | 425 | 131 | 28 | 103 | 20 | 1920 |
| Ø90 | 8(4χ2) | 6121090 | 484 | 147 | 28 | 118 | 72 | 2016 |
| Ø110 | 8(4χ2) | 6121110 | 575 | 210 | 30 | 140 | 42 | 672 |
| Ø125 | 8(4χ2) | 6121125 | 664 | 233 | 38 | 163 | 32 | 384 |

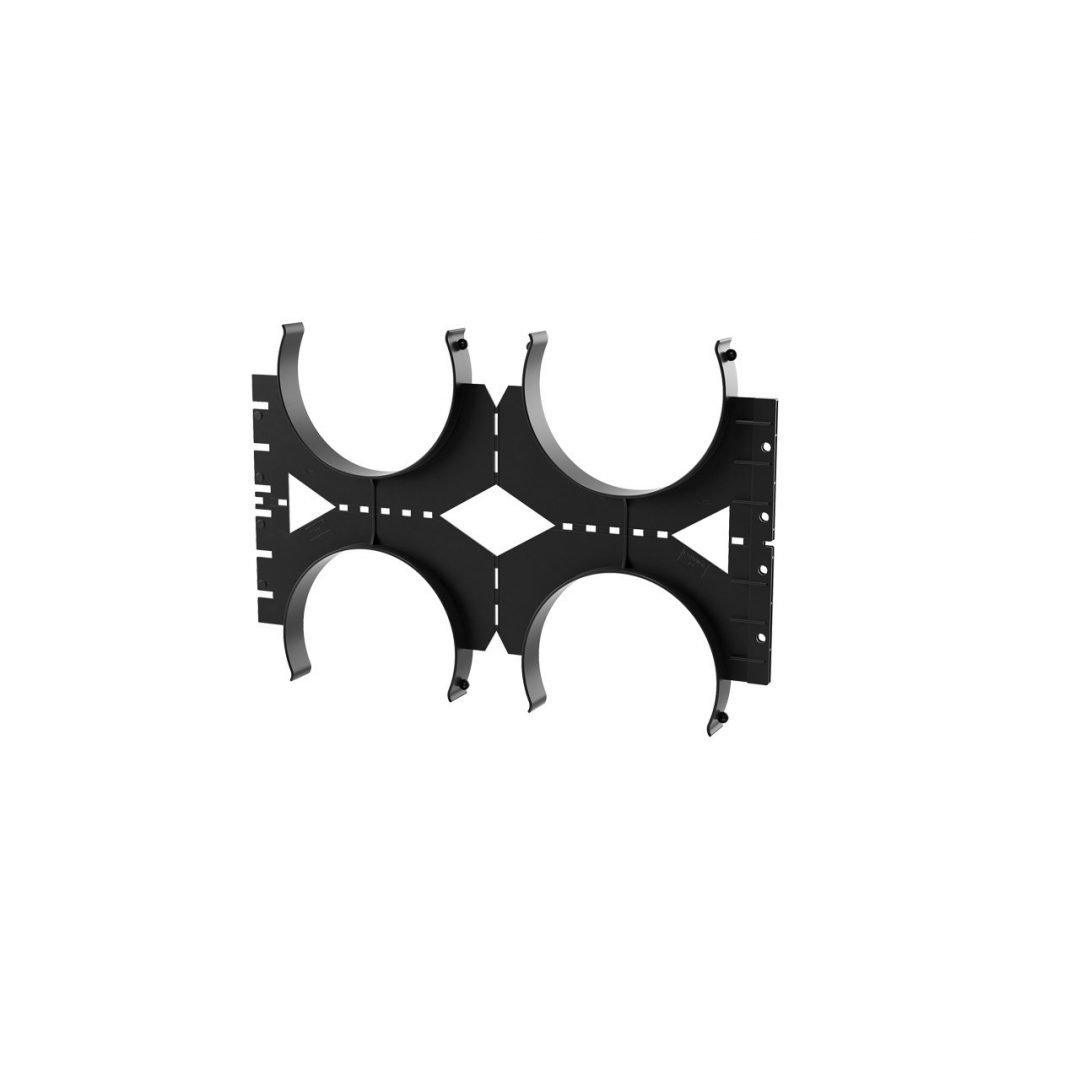

| Ø160 | 4(2χ2) | 6121160 | 452 | 299 | 60 | 219 | 39 | 468 |
| Ø200 | 4(2χ2) | 6121200 | 1118 | 344 | 67 | 279 | 22 | 264 |
Konformitätserklärungen

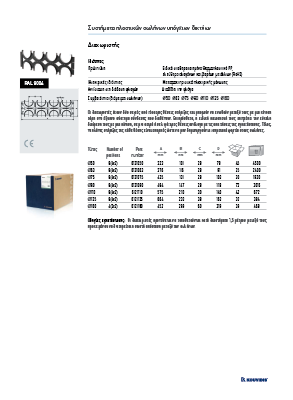

Technische Datenblätter
