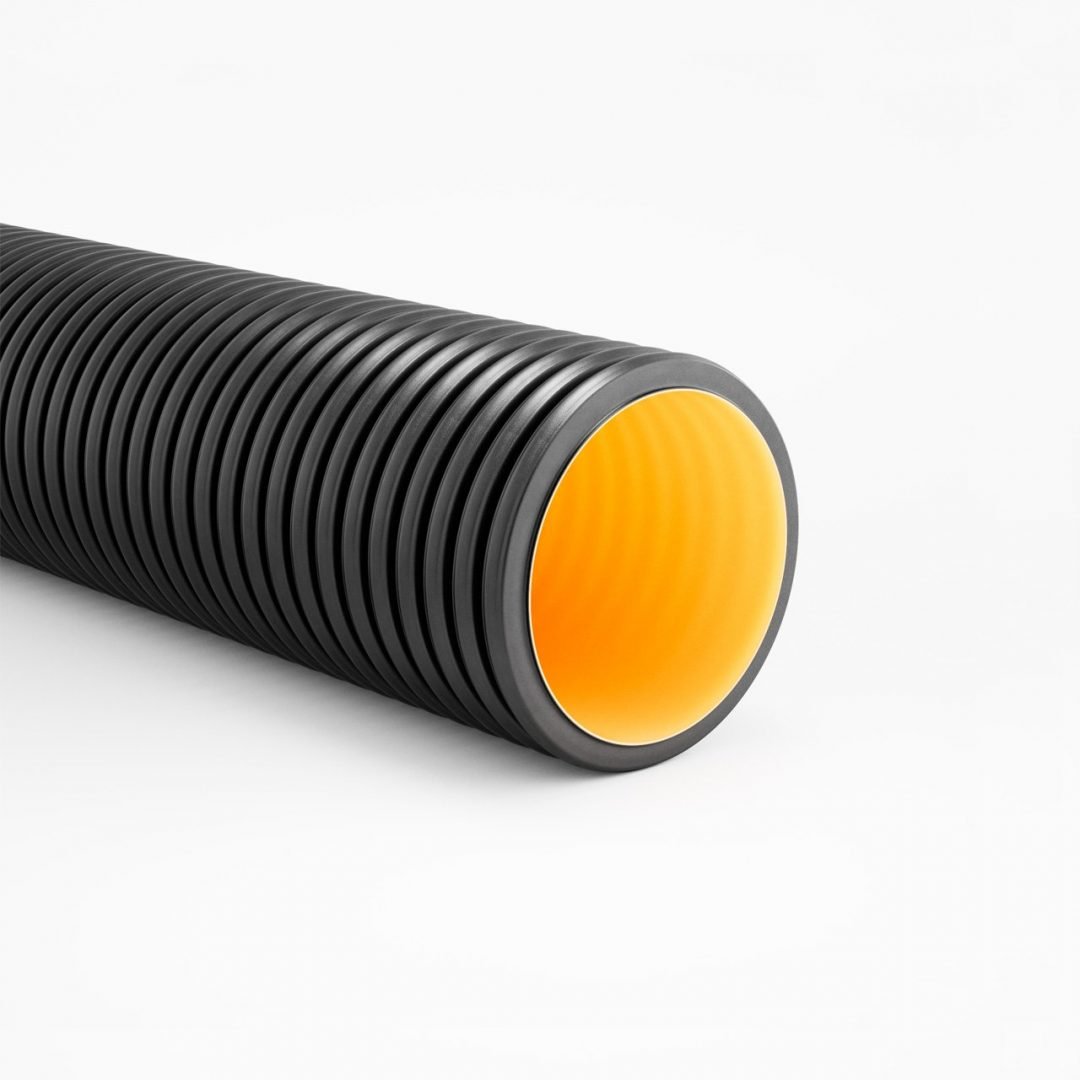

GEOSAN PE Starres doppelwandig strukturiertes Rohr
- KLASSE:SN4 | SN8
Die GEOSAN Rohre mit doppelwandiger Struktur, außen gewellt und innen glatt, wurden 2012 von KOUVIDIS entwickelt und 2013 auf dem griechischen Markt eingeführt, als sicherere und wirtschaftlichere Alternative zu Zement- und PVC-Rohren. Sie werden nach dem Verfahren der Co-Extrusion aus speziell stabilisierten Rohstoffen aus hochdichtem Polyethylen (HDPE) hergestellt und gemäß ihrer Ringsteifigkeit in die Klassen SN4 und SN8 eingeteilt. Sie erfüllen alle Anforderungen der strengen europäischen Norm EN 13476-3 für Kunststoff-Leitungssysteme zur drucklosen unterirdischen Entwässerung und Kanalisation aus weichmacherfreiem Polyvinylchlorid (PVC-U), Polypropylen (PP) und Polyethylen (PE).
ANWENDUNGSBEREICH
Die Rohre sind für die Sammlung von Abwasser in Abwassernetzen sowie für die Entwässerung von Regenwasser in Straßennetzen vorgesehen. Sie eignen sich auch für zahlreiche Anwendungen mit frei fließendem Abwasser, wie beispielsweise an Flughäfen, in Tunneln, Parkplätzen, Bauvorhaben und ähnlichen Projekten.
- ANWENDUNGSSTANDARD:EN 13476-3
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2011/65/EE (RoHS)
- FARBE:RAL 9004 Schwarz (Außenschicht), RAL 1017 Gelb (Innenschicht)
- RINGSTEIFIGKEIT:SN4
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
Minimale-Maximale Dauereinsatztemperatur- Produkt mit zusätzlicher UV-Stabilität
- Produkt wird aus halogenfreien Rohstoffen hergestellt
- Nenn-Außendurchmesser (mm)
- Zertifizierungsstelle von Bureau Veritas
- Produktionsrohstoff mit sehr gutem Verhalten gegenüber gefährlichen chemischen Substanzen
- Reibungswiderstand
- Schutz gegen Wasser EN 1277
- Ringsteifigkeit
- Schlagfestigkeit (EN744)
- Ringsteifigkeit EN ISO 13968
- Anwendungsnorm (EN 13476-3)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- DOWNLOADS
- PROJEKTE
1SN 4 | SN 8 Ringsteifigkeit nach EN ISO 9969
2Ringflexibilität RF30 nach EN ISO 13968
3Außergewöhnliche Schlagfestigkeit nach EN 744
4Ihr deutlich geringeres Gewicht erleichtert das Beladen, den Transport und die Lagerung
5Sie haben ein ausgezeichnetes Abriebverhalten und verhindern so die Ablagerung von Schmutzstoffen (Fett, Salze usw.) an ihrer glatten Innenwand
6Die speziellen elastomeren Dichtungsringe erfüllen in Kombination mit der Geometrie der Außenwand der GEOSAN Rohre die Norm EN 1277, indem sie eine dauerhafte Dichtheit gewährleisten
7Außergewöhnliche Beständigkeit gegen Sonneneinstrahlung für mindestens 24 Monate, dank der im Rohmaterial ihrer Außenwand enthaltenen Alterungsstabilisatoren
| Eigenschaften | |
| Europäische Norm | ΕΝ 13476-3:2007+Α1:2009 |
| Typ | Typ B |
| Rohstoff | Halogenfreies, schwermetallfreies (RoHS) und speziell stabilisiertes thermoplastisches HDPE |
| Ringsteifigkeit (EN ISO 9969) | SN4 | SN8 |
| Ringflexibilität (EN ISO 13968) | RF30 |
| Schlagfestigkeit (EN744) | TIR ≤ 10 % |
| Kriechverhalten (EN ISO 9967) | ≤ 4 bei 2 Jahren Extrapolation |
| Wasserdichtigkeit (EN 1277) | Keine Leckage |
| Abriebfest | Ja |
| Alterungsbeständigkeit | 2 Jahre |
| Chemische Beständigkeit (ISO 10358) | Ja |
| Anwendungsbereich | Rohre und Befestigungen, die ausschließlich außerhalb der Gebäudestruktur und in einem Mindestabstand von 1 m zur Struktur im Erdreich verlegt werden dürfen. |
| Nenndurchmesser (mm) | Außen (AD): 160, 200, 250, 315, 400, 500, 630 |
| Verpackung | 6m Stangen (±10mm) |
| Anschlusstechnik | AD 200 – AD 630: Eine integrierte formgegossene Steckverbindung mit vorinstalliertem Ring mit Elastomerdichtung am Rohrende, die mit dem anderen, im Außendurchmesser kleineren, formgegossenen Rohrende verbunden wird. AD 160: mit montierter separater Formmuffe und Ring mit Elastomerdichtung erhältlich. |
| Teilenummer (SN4) | Teilenummer (SN8) |  |
 |
 |
 |
 |
| 1615160 | 1605160 | 160 | 137 | 6,00 | 210 | 2520 |
| 6220200 | 6200200 | 200 | 178 | 6,02 | 120,4 | 1806 |
| 6220250 | 6200250 | 250 | 223 | 6,00 | 72 | 960 |
| 6220315 | 6200315 | 315 | 278 | 5,98 | 71,76 | 574,08 |
| 6220400 | 6200400 | 400 | 347 | 5,94 | 53,46 | 427,68 |
| 6220500 | 6200500 | 500 | 438 | 5,93 | 23,72 | 237,20 |
| 6220630 | 6200630 | 630 | 542 | 5,90 | 29,50 | 188,80 |
Testergebnisse

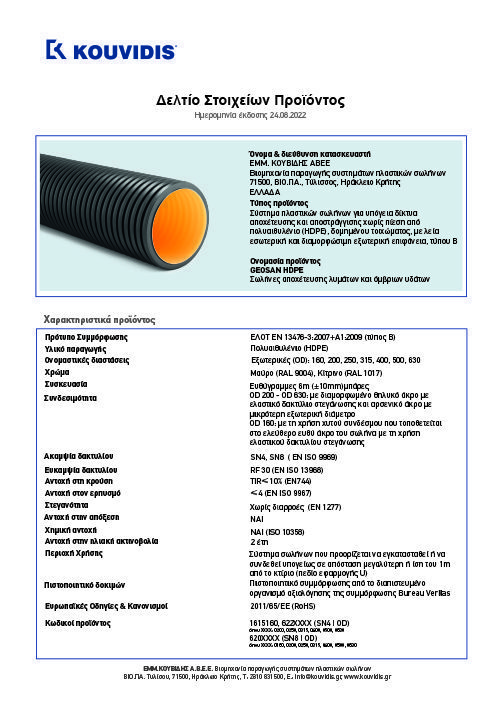

Technische Datenblätter

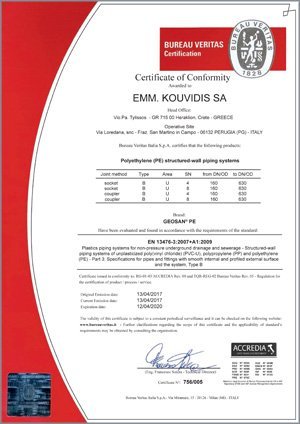

Zertifikate
