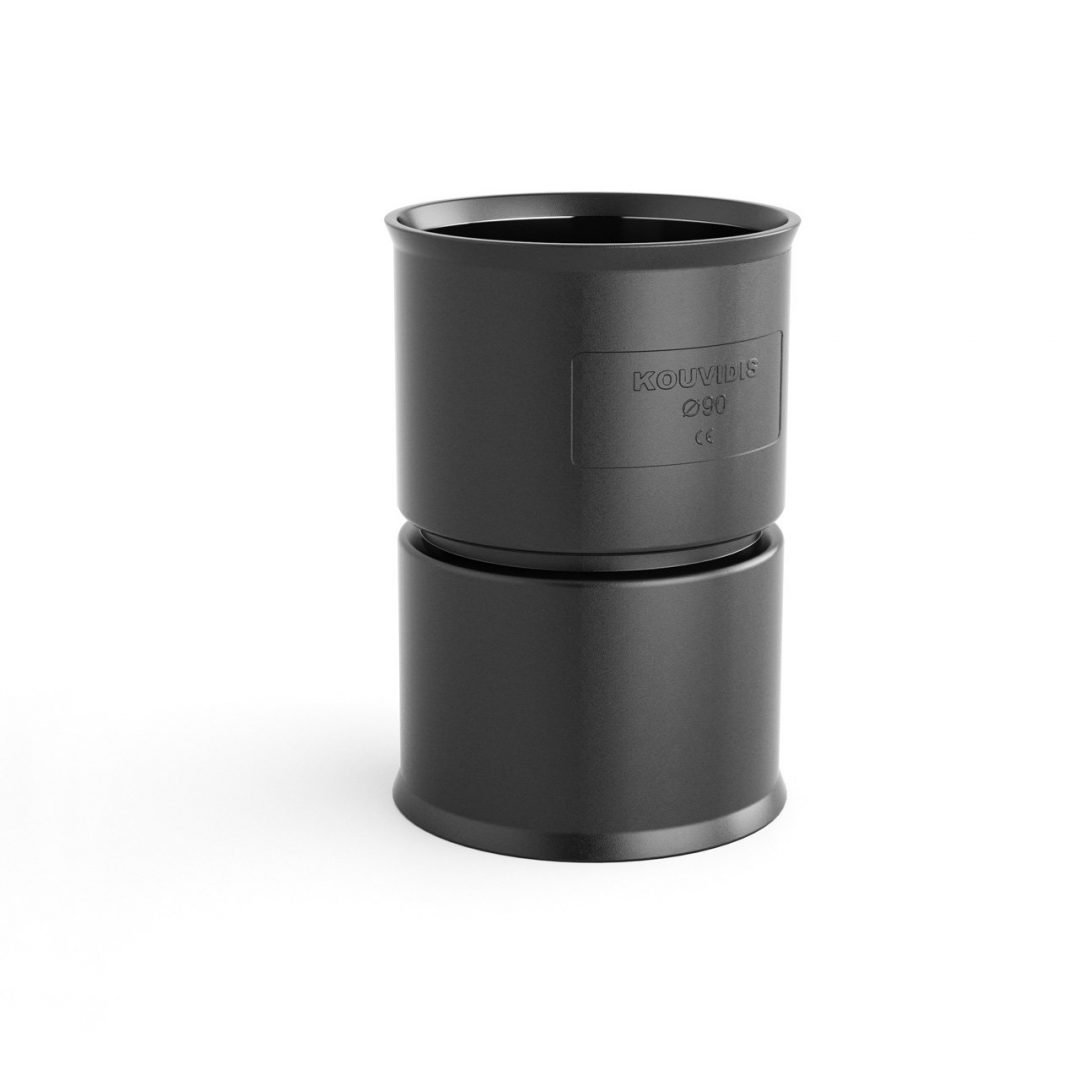

Anschlusskupplung Für doppelwandige Rohre

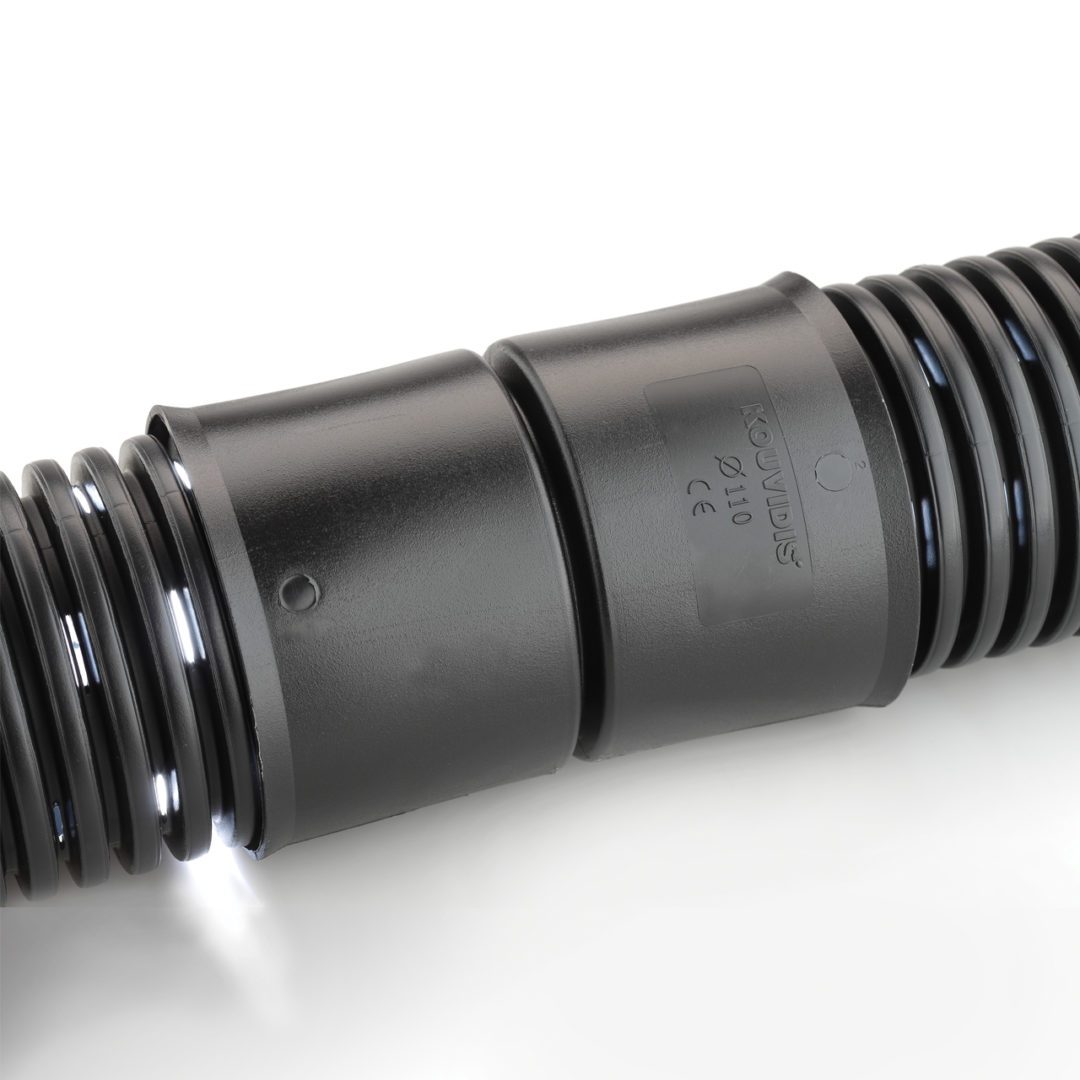

Anschlusskupplungen mit Haken wurden ermöglichen eine sichere Verbindung mit starren und biegsamen doppelwandigen Rohren von KOUVIDIS und stellen gleichzeitig einen hohen Schutz vor Eindringen sicher.
ANWENDUNGSBEREICH
Ideal für den Schutz und die Handhabung von unterirdischen Strom- und Telekommunikationsnetzen.
- ANWENDUNGSSTANDARD:EN 61386-24
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 9004 Schwarz
- DICHTHEIT IN GRAD:mindestens IP 68
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimale-Maximale Dauereinsatztemperatur
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- EIGENSCHAFTEN
- EIGENSCHAFTEN

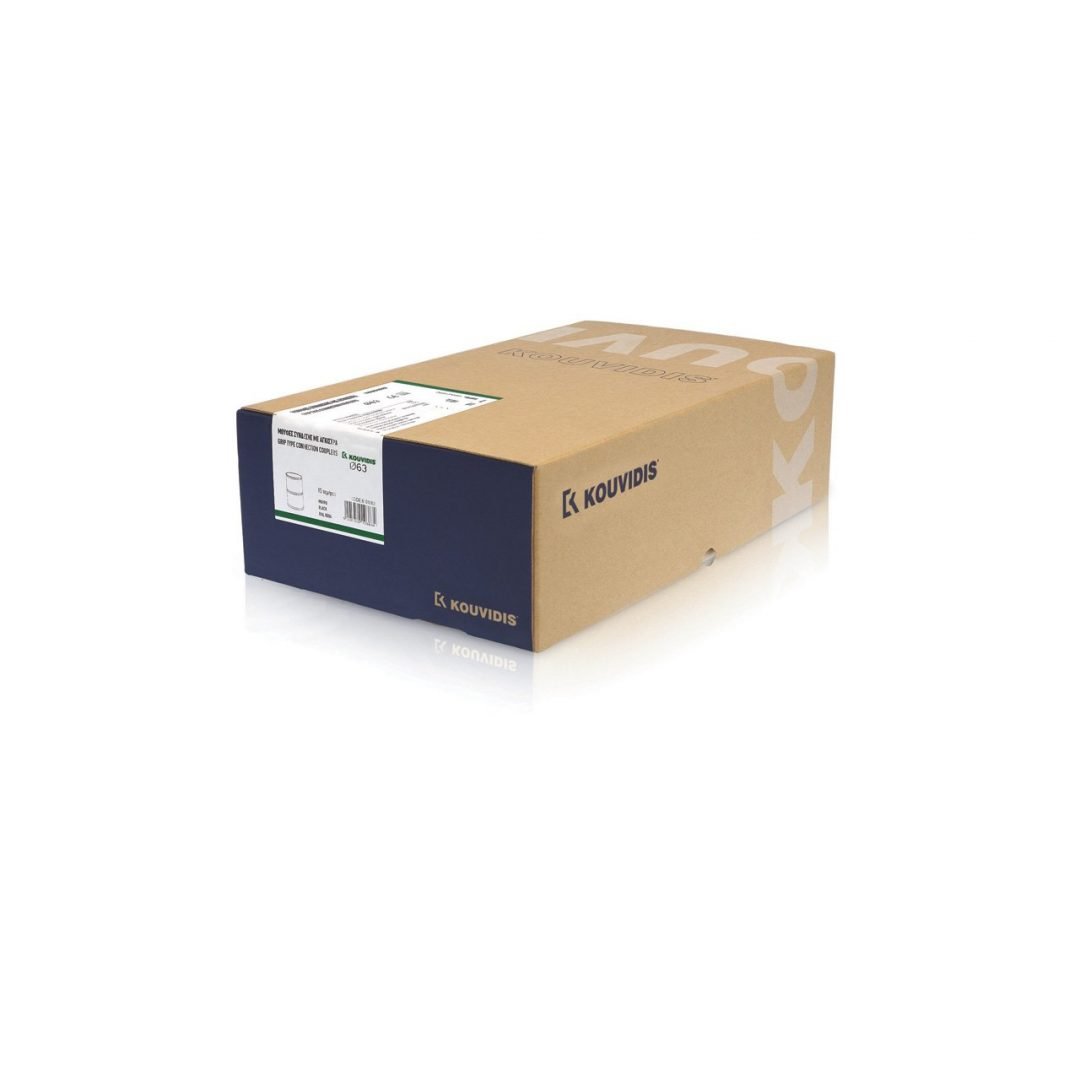

- VERPACKUNG
- DOWNLOADS
1Außergewöhnliche Alterungsbeständigkeit (UV-stabilisiert)
2Sie haben auf jeder Seite drei umlaufende interne Doppelhaken.
3Mit Innenlippe für die Befestigung und Montage von Rohren.
4Die Konstruktion erleichtert das Einführen der Leitungen (durch vorstehenden Einführstutzen) und maximiert deren Halt (durch konische Innenschräge).
5Die Muffe sorgt für IP40 Schutz gegen Eindringen beim Anschluss an GEOSUB Rohre, IP44 beim Anschluss an GEONFLEX Rohre und IP68 bei Verwendung von KOUVIDIS Klebstoff und Dichtmittel.
6Vom deutschen Institut VDE geprüft und zertifiziert
| Eigenschaften | |
| Rohstoff | Halogenfreies, schwermetallfreies (RoHS) und speziell stabilisiertes thermoplastisches HDPE |
| Unterer Temperaturbereich | -5 °C |
| Oberer Temperaturbereich | +90 °C |
| IP Schutz gegen Eindringen | IP 40 (bei Anschluss der Muffe an ein GEOSUB Rohr) IP 44 (bei Anschluss der Muffe an ein GEONFLEX Rohr) IP 68 (mit KOUVIDIS Dichtmittel geklebte Muffe) |
| Widerstand gegen Flammenausbreitung | Flammenausbreitend |
| Alterungsbeständigkeit | UV-stabilisiert |
| Typ | Teilenummer |  |
 |
| Ø 32 | 6101032 | 12 | 756 |
| Ø 40 | 6101040 | 12 | 576 |
| Ø 50 | 6101050 | 12 | 192 |
| Ø 63 | 6101063 | 15 | 150 |
| Ø 75 | 6101075 | 15 | 15 |
| Ø 90 | 6101090 | 10 | 10 |
| Ø 110 | 6101110 | 5 | 5 |
| Ø 125 | 6101125 | 5 | 5 |
| Ø 160 | 6101160 | 2 | 2 |
| Ø 200 | 6101200 | 3 | 3 |
Konformitätserklärungen
Testergebnisse

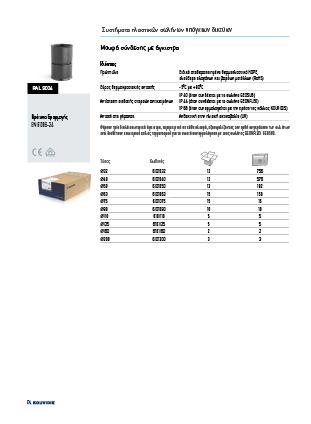

Technische Datenblätter
