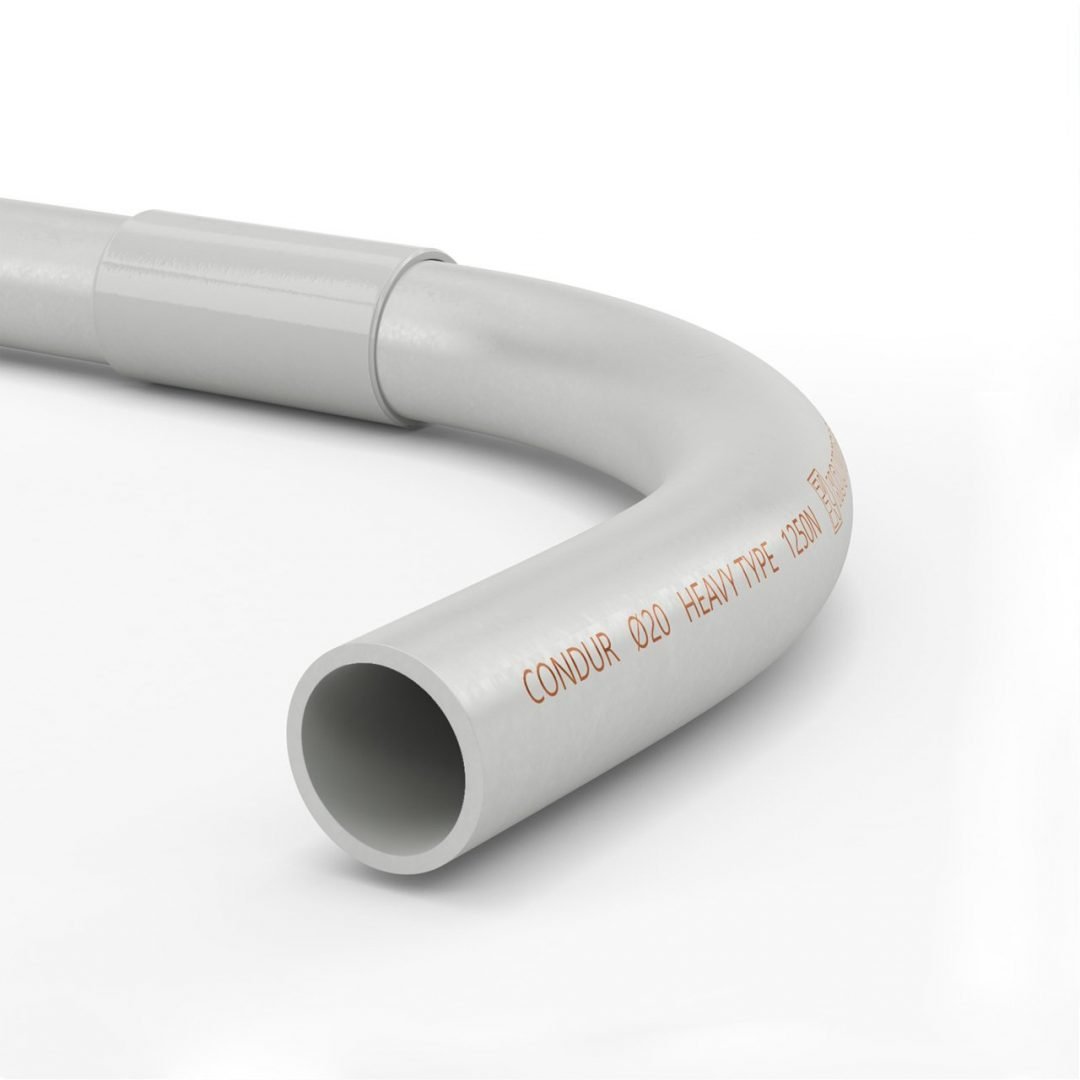

CONDUR ISR Typ Schwerer Bogen
- STOSSFESTIGKEIT:6J
Der CONDUR Bogen ist Teil der CONDUR – CONFLEX , MEDISOL – MEDIFLEX und SILCOR – SIFLEX Rohrsysteme zur Kabelführung und zum Kabelschutz. Der Bogen weist die gleichen Eigenschaften wie das CONDUR Rohr auf und wird von einer vollautomatisierten Produktionslinie hergestellt.
Der CONDUR Bogen enthält ein spezielles Anti-Nagetier-Additiv, das die Sicherheit elektrischer Anlagen vor Tierangriffen sicherstellt. (Patentschutz durch das Europäische Patentamt).
ERFAHREN SIE MEHR ÜBER DIE INNOVATION
ANWENDUNGSBEREICH
Ideal für freiliegende Installationen im Freien, die erhöhte Sicherheitsmaßnahmen erfordern und hohe mechanische Anforderungen erfüllen, wie z. B. im Tiefbau (Industriegebäude, Infrastrukturprojekte) und in Elektrizitätswerken. Es wirkt nicht anziehend auf Nagetiere und ist durch seine außergewöhnliche Beständigkeit gegen UV-Strahlung die ideale Lösung für Installationen im Freien. Die hohe Schlagfestigkeit bei niedrigen Temperaturen macht sie auch ideal für kalte Wetterbedingungen.
- ANWENDUNGSSTANDARD:EN 61386.21
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 7035 Hellgrau
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Minimale-Maximale Dauereinsatztemperatur
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Nicht flammenausbreitendes Produkt
- Produkt ist kein attraktives Nahrungsmittel für Nagetiere
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- DOWNLOADS
1Außergewöhnliche Beständigkeit gegen UV-Strahlung
2Wirkt nicht anziehend auf Nagetiere (Europäisches Patent EP2698792)
3Hoher Schutz gegen Eindringen (min. IP65), wenn mit CONDUR Muffe verbunden
4Hohe Druckfestigkeit (1250 Nt) und Schlagfestigkeit (6 J) bei niedrigen Temperaturen bis -25 °C (schwere Ausführung).
5Vom deutschen Institut VDE geprüft und zertifiziert

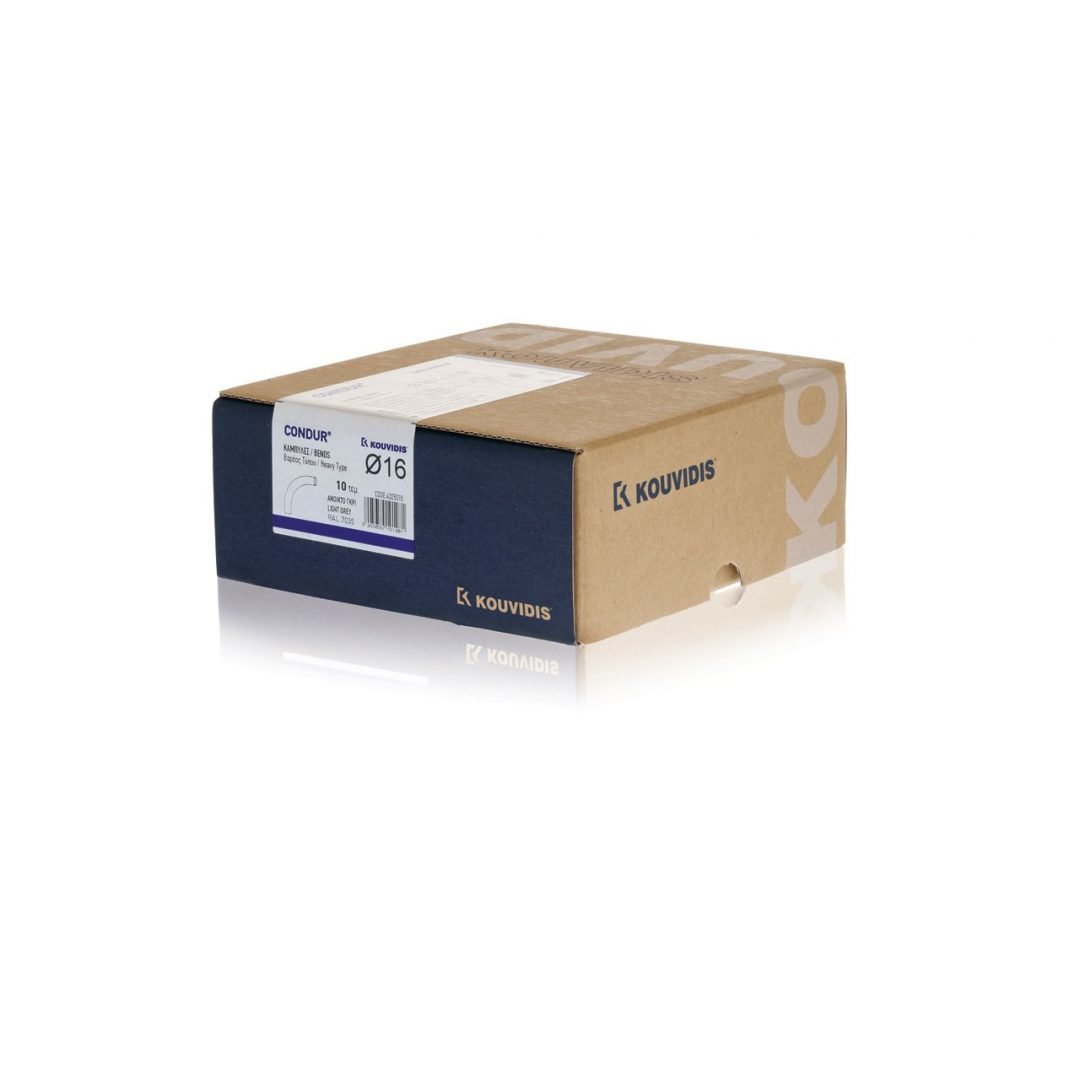

6Mit Laserdruck graviert und in 100 % recycelbarer Verpackung für optimalen Schutz verpackt.
7Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
| Eigenschaften | |
| Schlagfestigkeit | 6 J (bei -25 °C) |
| Unterer Temperaturbereich | -25 °C |
| Oberer Temperaturbereich | +60 °C |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 |
| Schutz gegen das Eindringen von Wasser | min. IP65 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung |
| Zusätzliche Eigenschaften | |
| Rohstoff | Schwermetallfreies (RoHS), speziell stabilisiertes thermoplastisches U-PVC |
| Alterungsbeständigkeit | UV-stabilisiert |
| Schädlingsabweisend | Wirkt nicht anziehend auf Nagetiere |
| Antistatische Technologie | Schutz gegen statische Elektrizität |
| Kratzschutz-Technologie | Schutz gegen Kratzer durch Kabelführung |
| Typ | Teilenummer |  |
 |
 |
 |
 |
 |
| Ø 16 | 4038016 | 16 | 12,1 | 27 | 59 | 10 | 480 |
| Ø 20 | 4038020 | 20 | 16,0 | 35 | 74 | 10 | 480 |
| Ø 25 | 4038025 | 25 | 20,9 | 36,7 | 108 | 10 | 240 |
| Ø 32 | 4038032 | 32 | 27,4 | 47,6 | 142 | 6 | 48 |
| Ø 40 | 4038040 | 40 | 35,1 | 52,9 | 144 | 6 | 84 |
| Ø 50 | 4038050 | 50 | 44,7 | 62 | 175 | 4 | 40 |
| Ø 63 | 4038063 | 63 | 57,2 | 77 | 203 | 4 | 24 |
