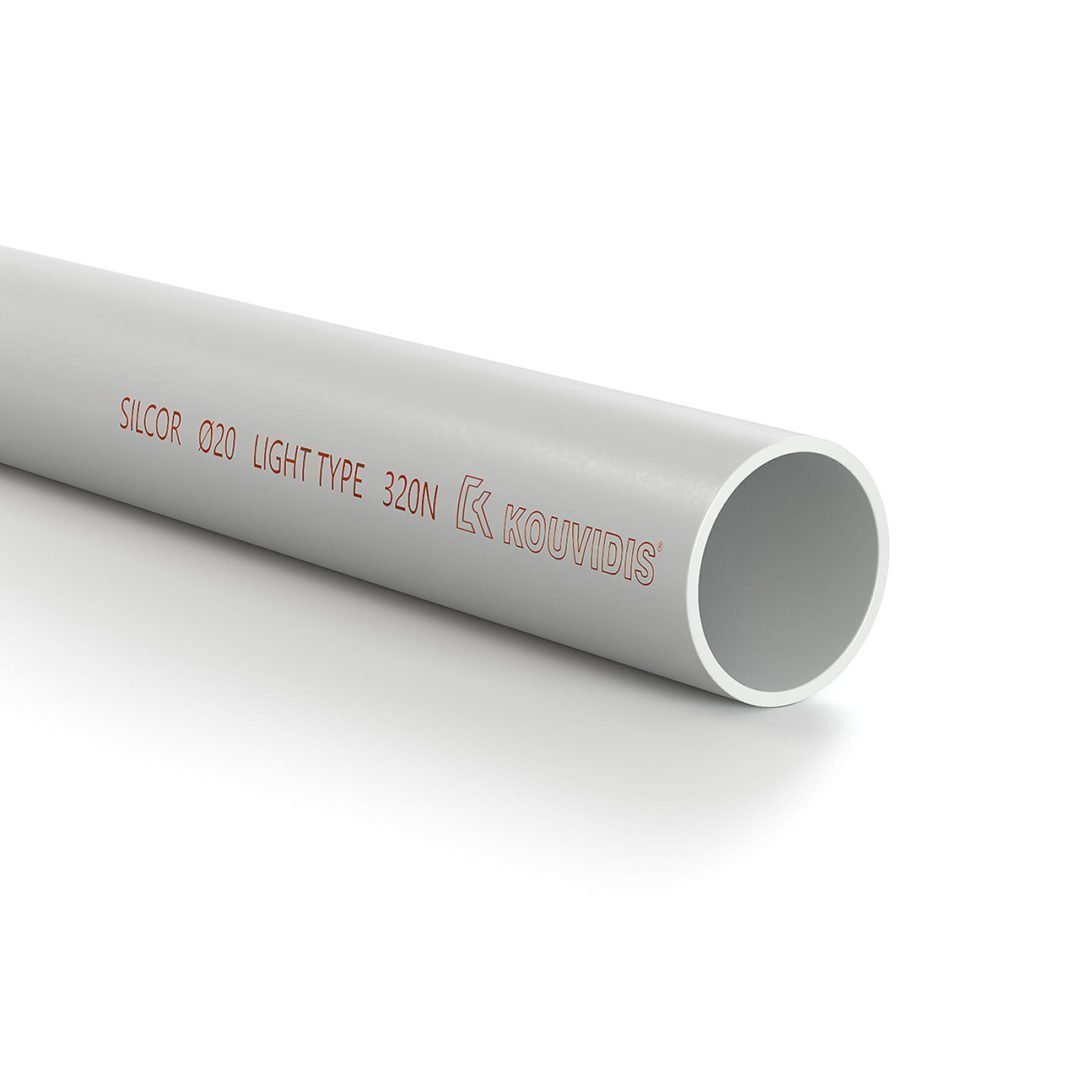

SILCOR IAS Starres Rohr leichter Typ
- KLASSE:23411
- STOSSFESTIGKEIT:2J
- DRUCKFESTIGKEIT:320 Nt
Das SILCOR starres Rohr wird seit 1992 produziert und ist Teil des SILCOR – SIFLEX Rohrsystems für Kabelführung und Kabelschutz. Es ist ideal für verdeckte und freiliegende Installationen mit geringen mechanischen Anforderungen. SILCOR erreicht eine hohe Schlag- und Druckfestigkeit (2J) in Umgebungen mit niedrigen Temperaturen (-25 °C) und gewährleistet die Sicherheit der Elektroinstallation. Die Montage erfolgt mit CONDUR-Befestigungen (Bögen, Muffen, Klemmschellen, Einsteckdichtungen) und Anschlusskästen.
ANWENDUNGSBEREICH
Für freiliegende Inneninstallationen mit geringen mechanischen Anforderungen wie Gewerbegebäude, Wohngebäude. Die Schlagfestigkeit bei niedrigen Temperaturen macht sie auch für kalte Wetterbedingungen ideal.
- ANWENDUNGSSTANDARD:EN 61386.21
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 7035 Hellgrau
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Minimale-Maximale Dauereinsatztemperatur
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Nicht flammenausbreitendes Produkt
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
- PROJEKTE
1Mittlere Schlagfestigkeit (2J) bei niedriger Temperatur von -25 °C
2Hoher Schutz gegen Eindringen (min. IP65), wenn mit CONDUR Muffen verbunden

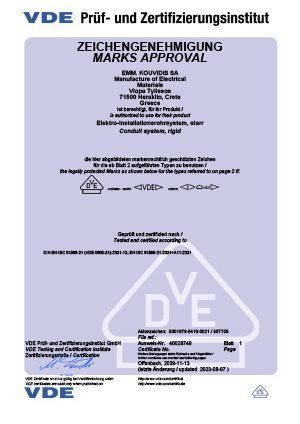

3Vom deutschen Institut VDE geprüft und zertifiziert

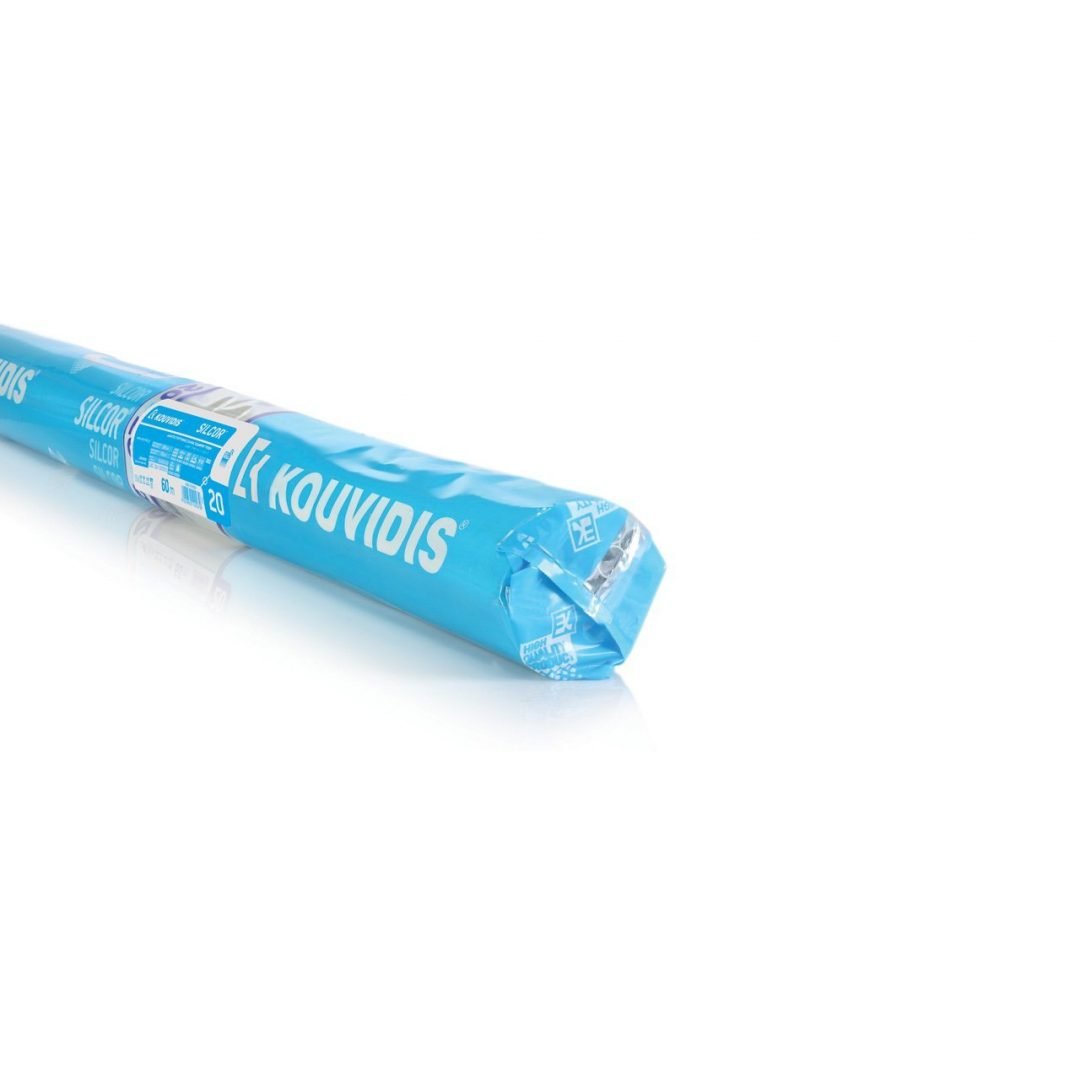

4Mit Laserdruck graviert und mit hellblauen Sicherheitsgurten in 100 % recycelbarer Polyethylenfolie verpackt.
5Empfohlen für verdeckte Installationen in Hohlwänden und Unterputz
6Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
| Eigenschaften | Klasse | |
| Mindestdruckfestigkeit | 320 Nt/5 cm | 2 |
| Schlagfestigkeit | 2 J (-25 °C) | 3 |
| Unterer Temperaturbereich | -25 °C | 4 |
| Oberer Temperaturbereich | +60 °C | 1 |
| Biegefestigkeit | Starr | 1 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften | 2 |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 | 6 |
| Schutz gegen das Eindringen von Wasser | min. IP65 | 5 |
| Korrosionsbeständigkeit | Nicht anwendbar | 0 |
| Zugfestigkeit | Keine Angaben | 0 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung | 1 |
| Tragfähigkeit bei schwebender Last | Keine Angaben | 0 |
| Feuereffekte | Keine Angaben | 0 |
| Umweltauswirkungen | Keine Angaben | 0 |
| Zusätzliche Eigenschaften | ||
| Rohstoff | Schwermetallfreies (RoHS), speziell stabilisiertes thermoplastisches U-PVC | |
| Antistatische Technologie | Schutz gegen statische Elektrizität | |
| Typ | Teilenummer |  |
 |
 |
 |
 |
| Ø 16 | 1003016 | 16,0 | 13,8 | 90 | 6,00 | 7920 |
| Ø 20 | 1003020 | 20,0 | 17,7 | 60 | 5,40 | 5400 |
| Ø 25 | 1003025 | 25,0 | 22,5 | 45 | 5,40 | 3240 |
| Ø 32 | 1003032 | 32,0 | 29,4 | 30 | 5,10 | 1920 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
