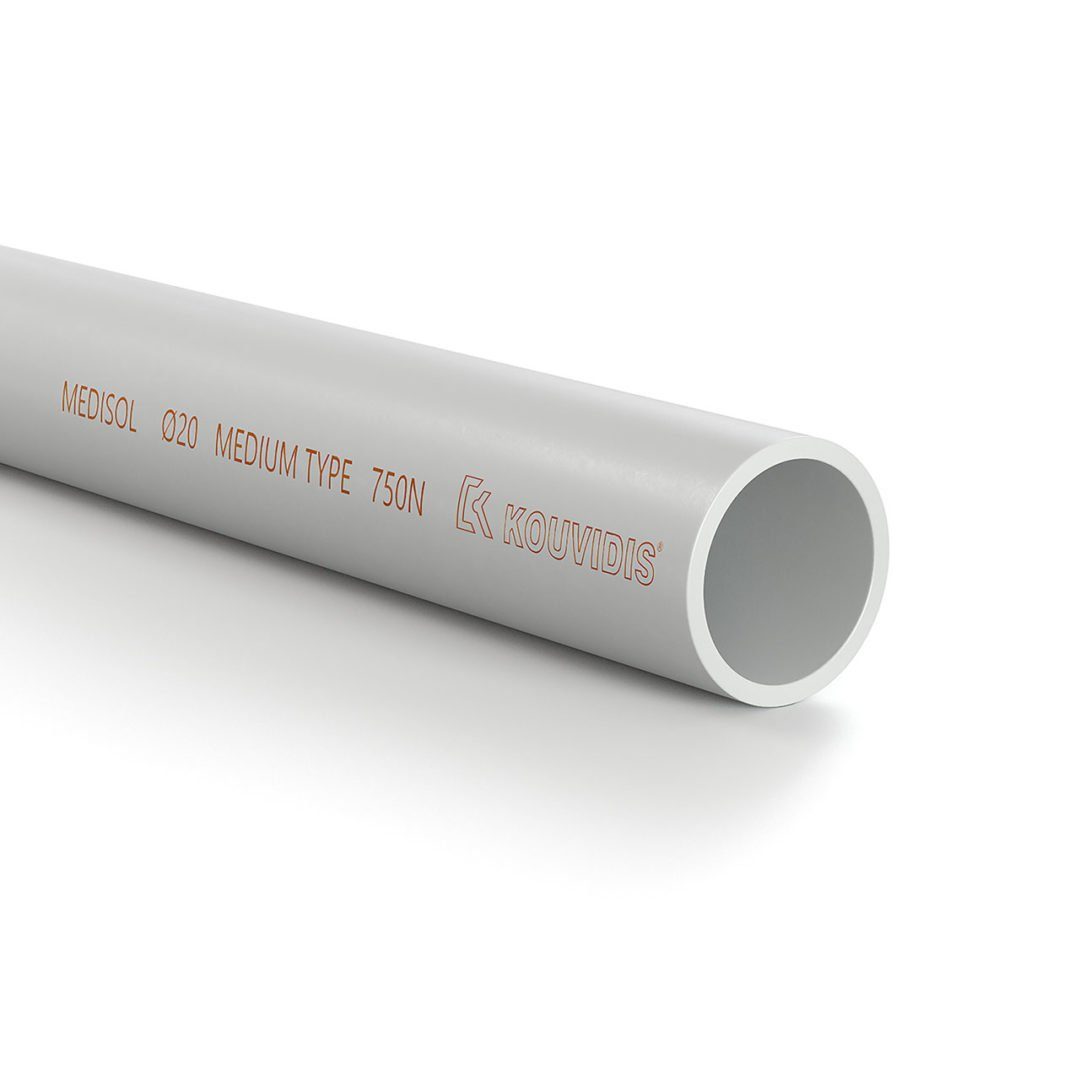

MEDISOL IAS Starres Rohr mittlerer Typ
- KLASSE:33411
- STOSSFESTIGKEIT:2J
- DRUCKFESTIGKEIT:750 Nt
Das MEDISOL starres Rohr gehört zur gleichen Familie wie das CONDUR Rohr. Es wird aus hochwertigen Rohstoffen hergestellt und erreicht, wie das CONDUR Rohr eine hohe Schlag- und Druckfestigkeit (2 J) auch bei niedrigen Temperaturen (bis -25°C), wodurch die Sicherheit der Elektroinstallation gewährleistet wird. MEDISOL gehört zum Rohrsystem MEDISOL – MEDIFLEX und wird mit CONDUR Befestigungen (Bögen, Muffen, Klemmschellen, Einsteckdichtungen) und Anschlusskästen montiert.
ANWENDUNGSBEREICH
Ideal für freiliegende Inneninstallationen, die erhöhte Sicherheitsmaßnahmen erfordern und mechanische Standardanforderungen erfüllen, wie Parkplätze, Gewerbegebäude, Lagerhallen und Holzkonstruktionen. Die hohe Schlagfestigkeit bei niedrigen Temperaturen macht sie auch ideal für kalte Wetterbedingungen.
- ANWENDUNGSSTANDARD:EN 61386.21
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 7035 Hellgrau
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65

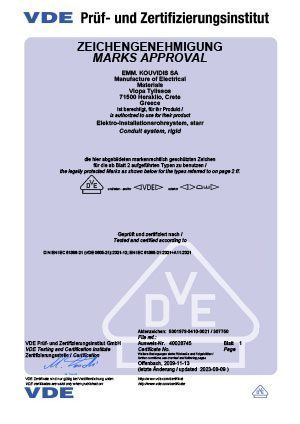

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Minimale-Maximale Dauereinsatztemperatur
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Nicht flammenausbreitendes Produkt
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
- PROJEKTE
1Hohe Schlagfestigkeit (2J), (mittlerer Typ) bei niedrigen Temperaturen von -25 °C
2Hoher Schutz gegen Eindringen (min. IP65), wenn mit CONDUR Muffe verbunden
3Beständigkeit gegen UV-Strahlung

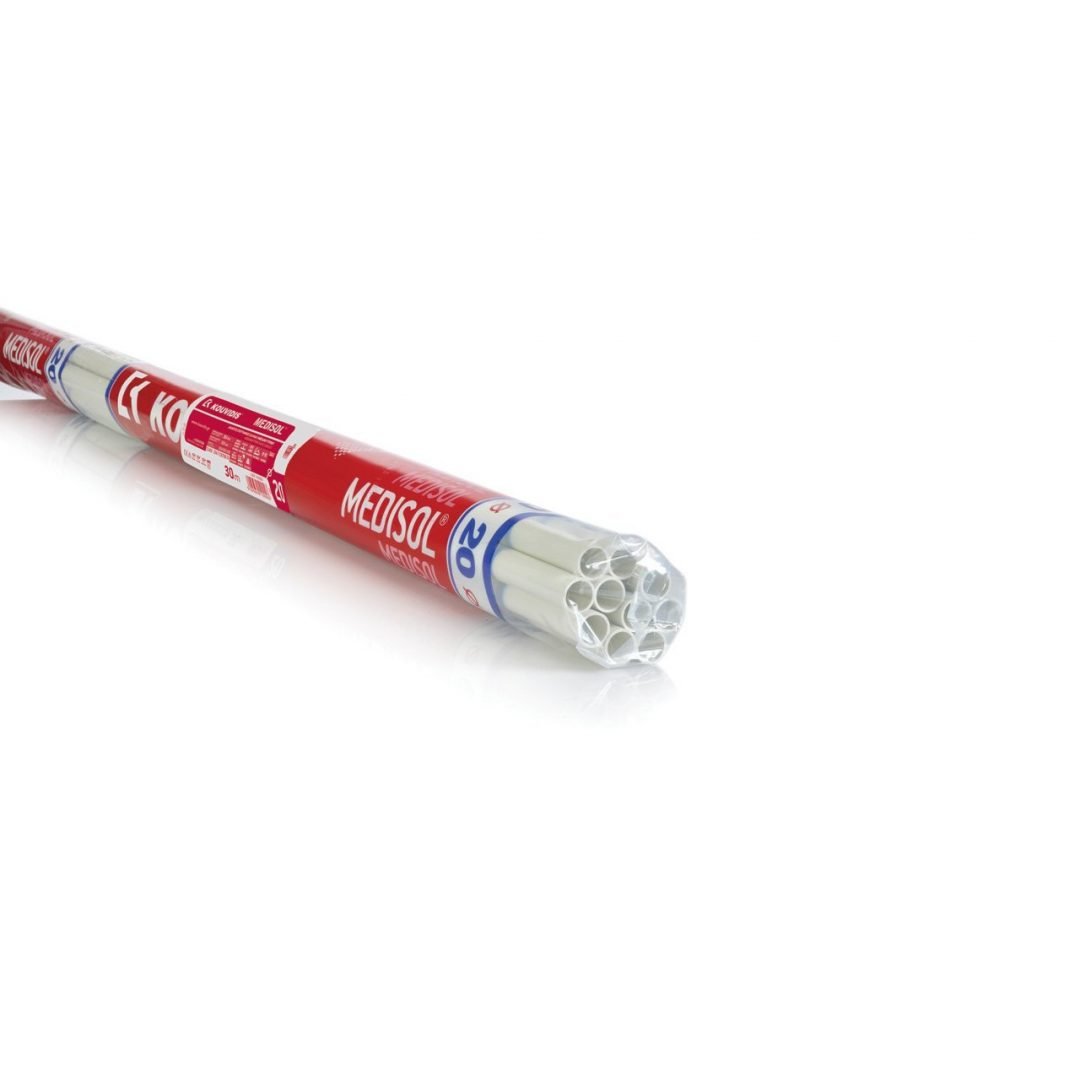

4Mit Laserdruck graviert und mit roten Sicherheitsgurten in einer zu 100 % recycelbaren Polyethylenfolie verpackt.
5Vom deutschen Institut VDE geprüft und zertifiziert
6Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
| Eigenschaften | Klasse | |
| Mindestdruckfestigkeit | 750 Nt/5 cm | 3 |
| Schlagfestigkeit | 2 J (-25 °C) | 3 |
| Unterer Temperaturbereich | -25 °C | 4 |
| Oberer Temperaturbereich | +60 °C | 1 |
| Biegefestigkeit | Starr | 1 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften | 2 |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 | 6 |
| Schutz gegen das Eindringen von Wasser | min. IP65 | 5 |
| Korrosionsbeständigkeit | Nicht anwendbar | 0 |
| Zugfestigkeit | Keine Angaben | 0 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung | 1 |
| Tragfähigkeit bei schwebender Last | Keine Angaben | 0 |
| Feuereffekte | Keine Angaben | 0 |
| Umweltauswirkungen | Keine Angaben | 0 |
| Zusätzliche Eigenschaften | ||
| Rohstoff | Schwermetallfreies (RoHS), speziell stabilisiertes thermoplastisches U-PVC | |
| Alterungsbeständigkeit | UV-stabilisiert | |
| Antistatische Technologie | Schutz gegen statische Elektrizität | |
| Typ | Teilenummer |  |
 |
 |
 |
 |
| Ø 16 | 1002016 | 16,0 | 13,0 | 30 | 3,10 | 8100 |
| Ø 20 | 1002020 | 20,0 | 16,6 | 30 | 4,00 | 5400 |
| Ø 25 | 1002025 | 25,0 | 21,5 | 30 | 5,50 | 3300 |
| Ø 32 | 1002032 | 32,0 | 28,5 | 15 | 3,80 | 1755 |
| Ø 40 | 1002040 | 40,0 | 36,0 | 9 | 3,20 | 1071 |
| Ø 50 | 1002050 | 50,0 | 45,0 | 9 | 4,10 | 702 |
| Ø 63 | 1002063 | 63,0 | 57,7 | 9 | 6,00 | 486 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
