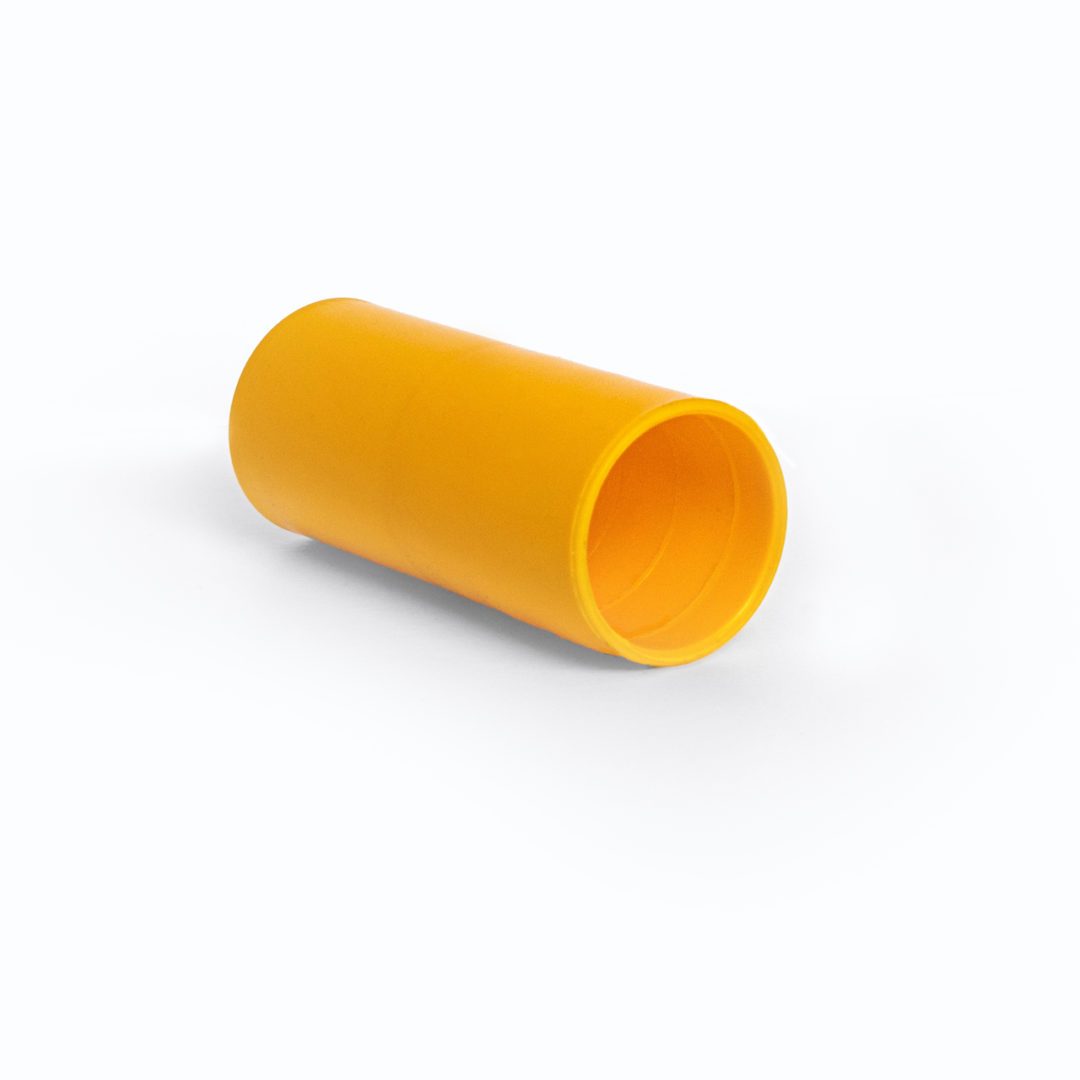

MUFFE SUPERSOL PLUS ISR Anschlusskupplung für starre und biegsame Leitungen für verdeckte Installationen

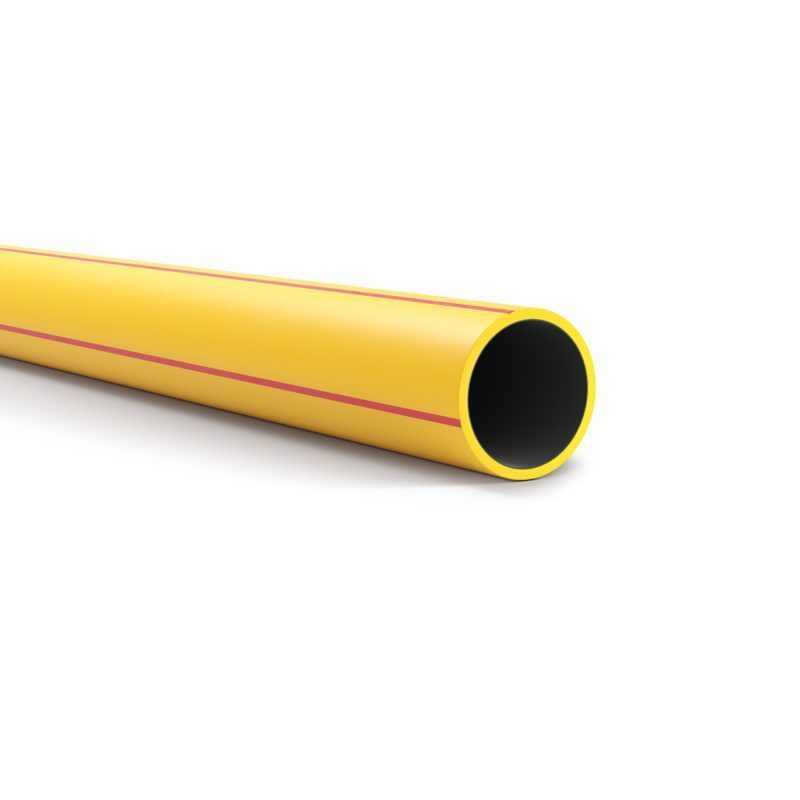

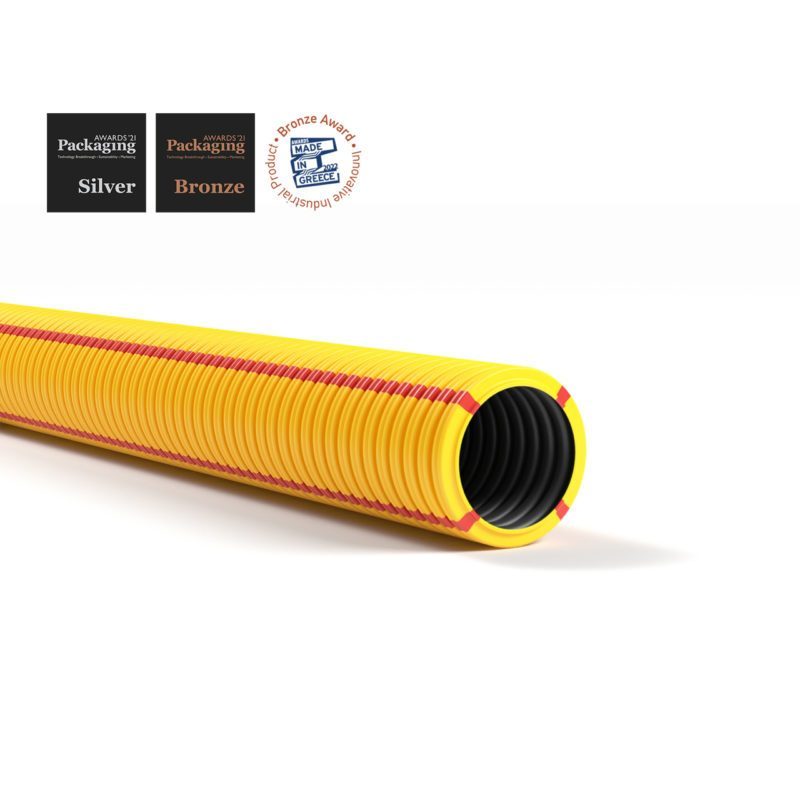

Die Anschlusskupplung SUPERSOL PLUS ist so konzipiert, dass sie sicher mit den KOUVIDIS dreischichtigen-Rohren SUPERSOL PLUS, SUPERFLEX PLUS verbunden ist und einen Schutz gegen Eindringen von mindestens IP65 bietet. Sie wird aus spezielle stabilisierte thermoplastische PO-Mischung hergestellt und wird in der gelben Farbe RAL 1023 angeboten.
Die SUPERSOL PLUS Muffe hat eine innere Abschlusslippe, die den korrekten und wasserdichten Anschluss der Rohrsysteme in verdeckten Installationen gewährleistet.
ANWENDUNGSBEREICH

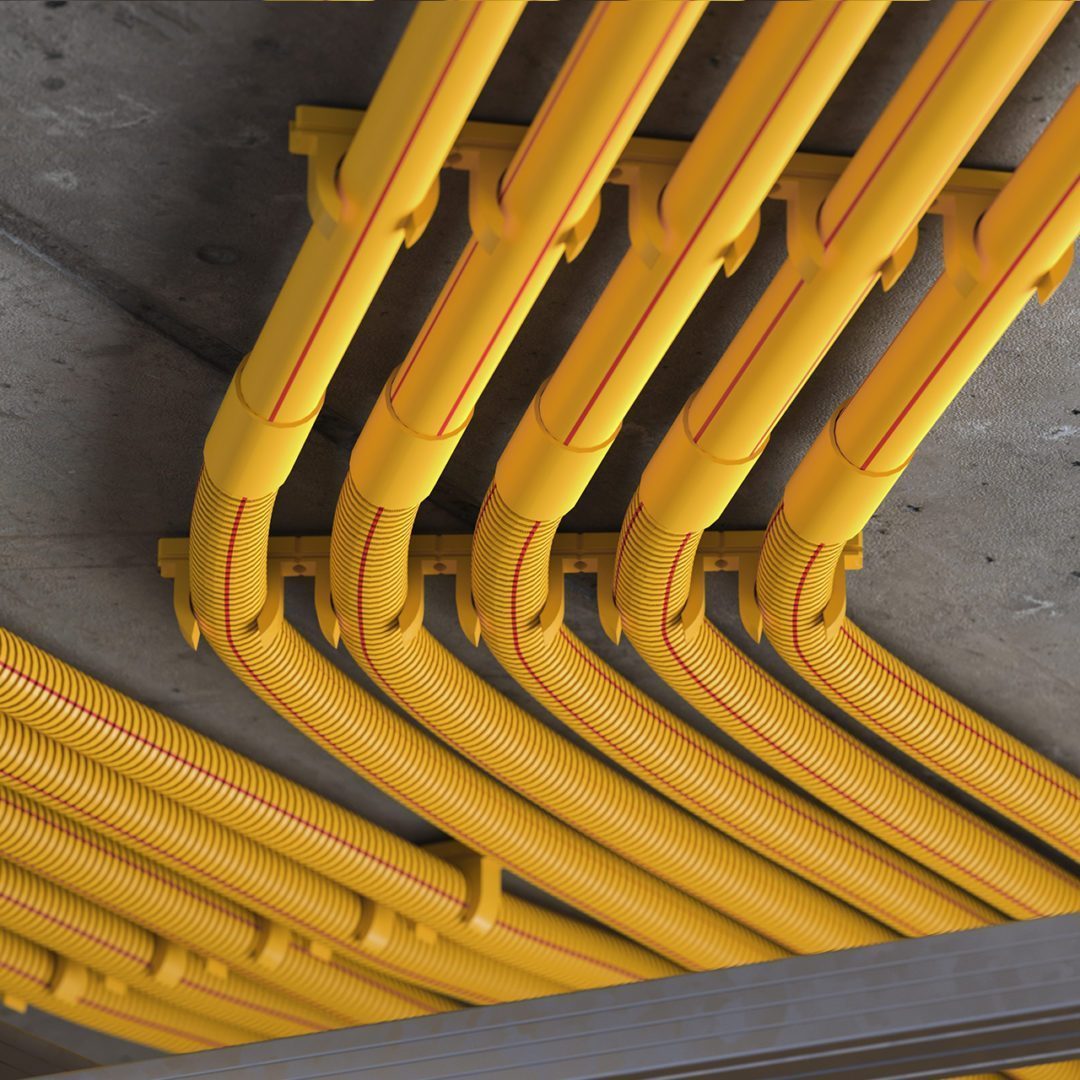

Die Muffe ist ideal für verdeckte Installationen wie Unterputz, Trockenwand, Spanplatten, Unterdecken und Unterböden.
- ANWENDUNGSSTANDARD:EN 61386.1
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:GELB RAL 1023
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Nicht flammenausbreitendes Produkt
- Produkt wird aus halogenfreien Rohstoffen hergestellt
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- Minimale-Maximale Dauereinsatztemperatur
- Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- DOWNLOADS
1Hoher Schutz gegen Eindringen (min. IP65), wenn mit SUPERSOL PLUS/SUPERFLEX PLUS Rohren verbunden
2Sie hat eine Innenlippe zur sicheren Befestigung und Montage der Rohre
3Keine giftigen oder korrosiven Gase im Brandfall
4Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
5Schutz gegen Kratzer durch Kabelführung (Patentgeschützt: 1010513)
| Eigenschaften | |
| Rohstoff | Halogenfreies, schwermetallfreies (RoHS) und stabilisiertes thermoplastisches PO blend |
| Temperaturbereich | -25 °C bis +105 °C |
| Schutz gegen Eindringen | min. ΙΡ65 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung |
| Halogenfrei | Keine giftigen oder korrosiven Gase im Brandfall |
| Antistatische Technologie | Schutz gegen statische Elektrizität |
| Kratzschutz-Technologie | Schutz gegen Kratzer durch Kabelführung |
| Typ | Teilenummer |  |
 |
 |
 |
 |
| Ø 16 | 4042016 | 17,7 | 16,0 | 52,3 | 40 | 3040 |
| Ø 20 | 4042020 | 23,5 | 20,0 | 51,5 | 30 | 1890 |
| Ø 25 | 4042025 | 28,5 | 25,0 | 51,5 | 30 | 1440 |
| Ø 32 | 4042032 | 37,0 | 32,0 | 65 | 20 | 560 |

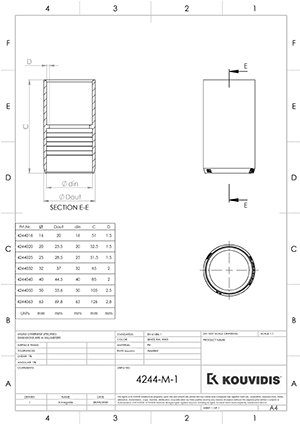

Technische Datenblätter
Broschüren

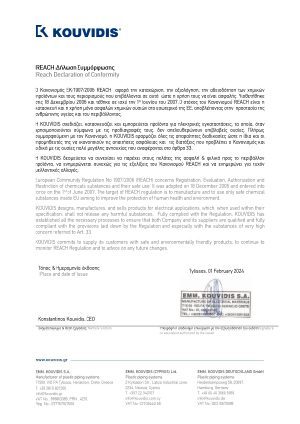

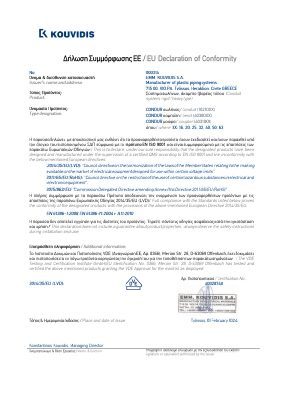

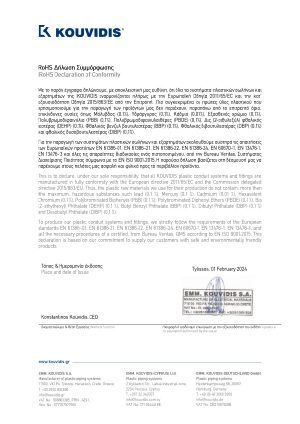

Konformitätserklärungen

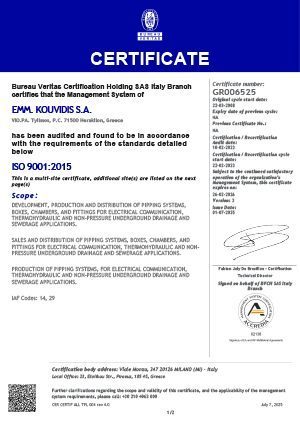

Zertifikate
