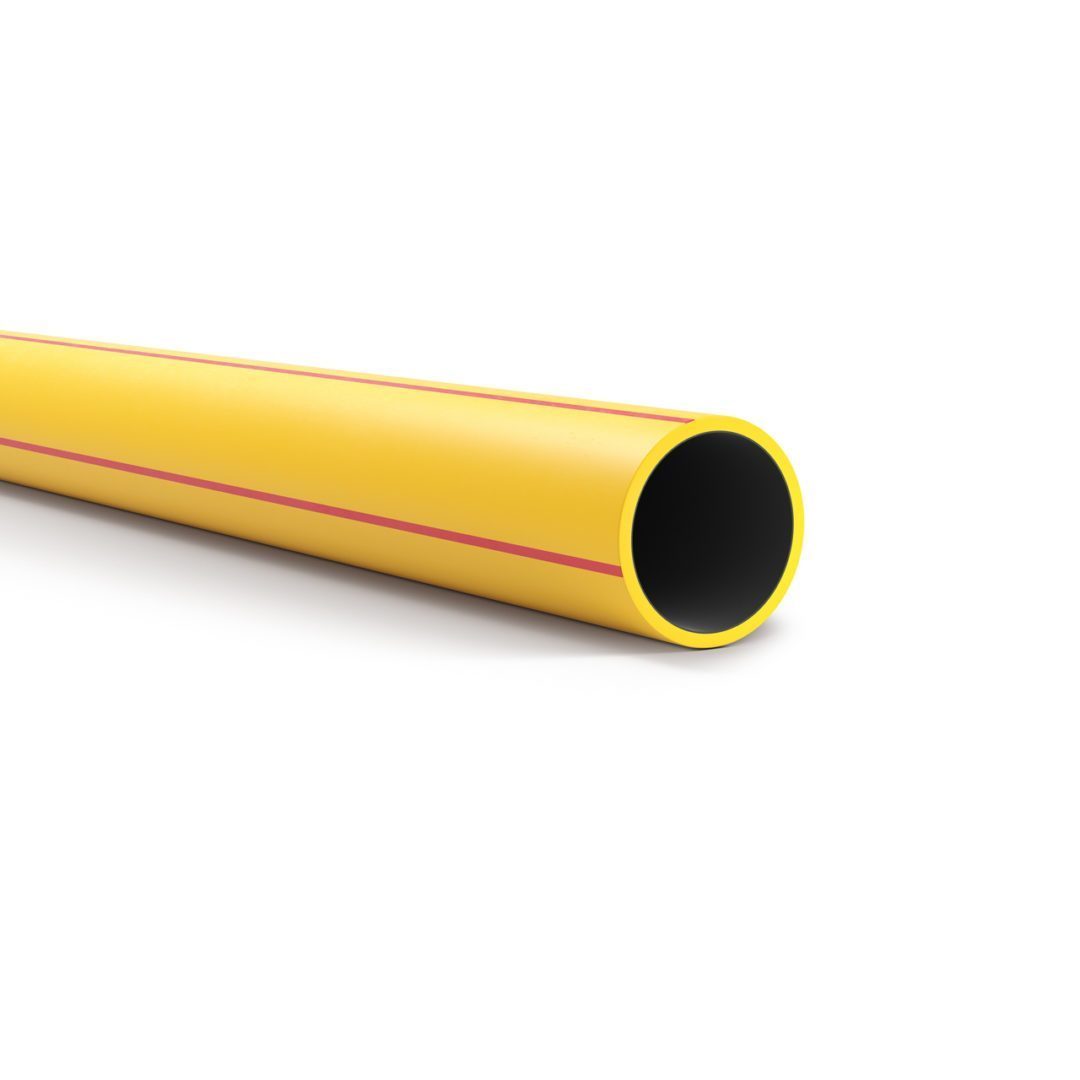

SUPERSOL PLUS ISR Dreischichtiges starres Rohr mit antielektromagnetischer Technologie
- KLASSE:23431
- STOSSFESTIGKEIT:2J
- DRUCKFESTIGKEIT:320 Nt
Das neue dreischichtige Rohr SUPERSOL PLUS markiert den Beginn einer neuen Ära starrer Kunststoffrohren. Das Rohr ist das erste starre mehrschichtige Kunststoffrohr in Griechenland für Elektroinstallationen. SUPERSOL PLUS basiert auf der von KOUVIDIS seit 2012 entwickelten mehrschichtigen Technologie und besteht aus drei unterschiedlichen Schichten, die innovative Technologien umfassen und gleichzeitig einen wettbewerbsfähigen Preis gewährleisten.

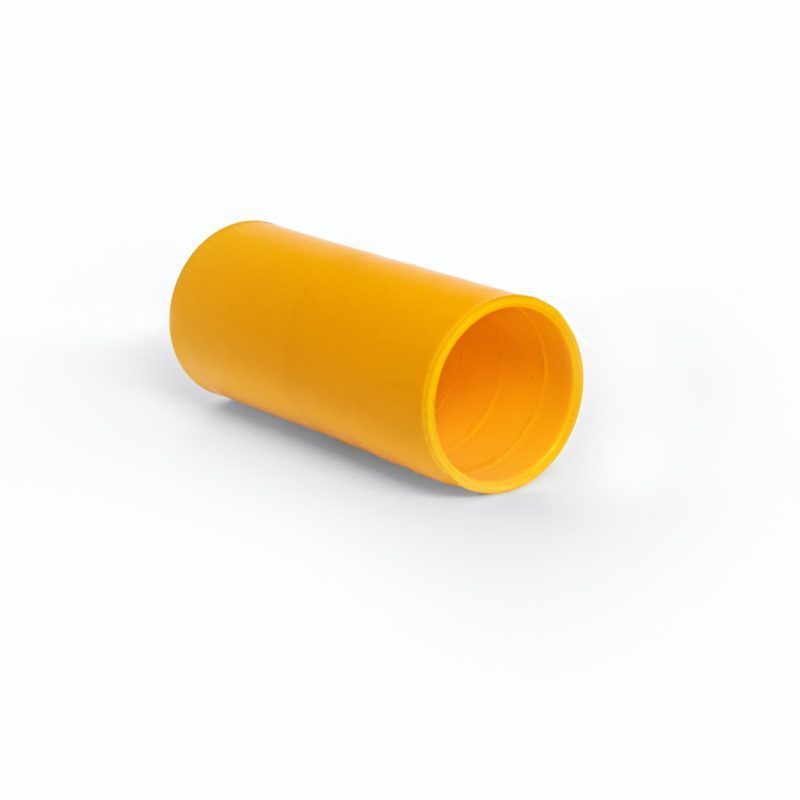

SUPERSOL PLUS wird in den Durchmessern (Dout) Ø 16, Ø 20, Ø 25 und Ø 32 hergestellt und entspricht vollständig der europäischen Norm (EN 61386.21). Das dreischichtige Rohr SUPERSOL PLUS bildet zusammen mit dem biegsamen dreischichtigen Rohr SUPERFLEX PLUS mit antielektromagnetischer Technologie ein Kunststoffrohrsystem unter Verwendung der SUPERSOL PLUS Anschlussmuffe.
Die innere Schicht des Rohrs umfasst die innovative antielektromagnetische Technologie sowie ein spezielles Ultra-Schlupfmaterial, das das reibungslose Einführen der Kabel gewährleistet.
ERFAHREN SIE MEHR ÜBER DIE INNOVATION
Konsequenterweise besteht die dritte Schicht des Kanals aus vier Längsstreifen von unlöslicher Farbe, die für dauerhafte Farbmarkierungen der Elektroinstallationen und Kommunikationssystemen sorgen. Stromkabel sind rot markiert und Telekommunikationskabeln sind grün markiert.
Das dreischichtige Rohr SUPERSOL PLUS wird aus einer speziell stabilisierten thermoplastischen PO-Mischung hergestellt, die halogenfrei (EN 50642) und schwermetallfrei (RoHS) ist und gleichzeitig raucharm und säurearm (EN 61034-2, EN 60754-2) ist, was das Rohr zu einer zuverlässigen und sicheren Lösung bei der Elektroinstallation im Brandfall macht.
ANWENDUNGSBEREICH

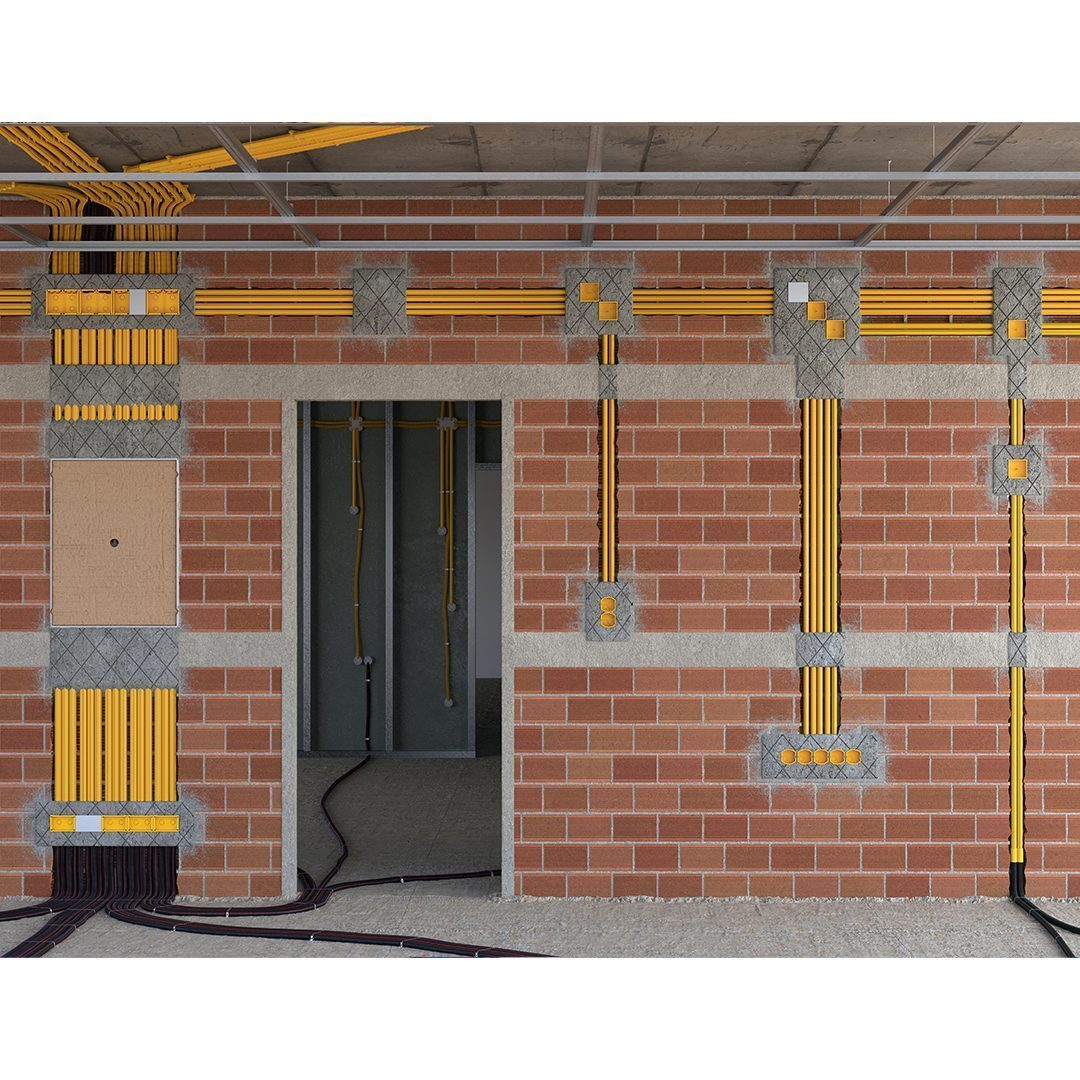

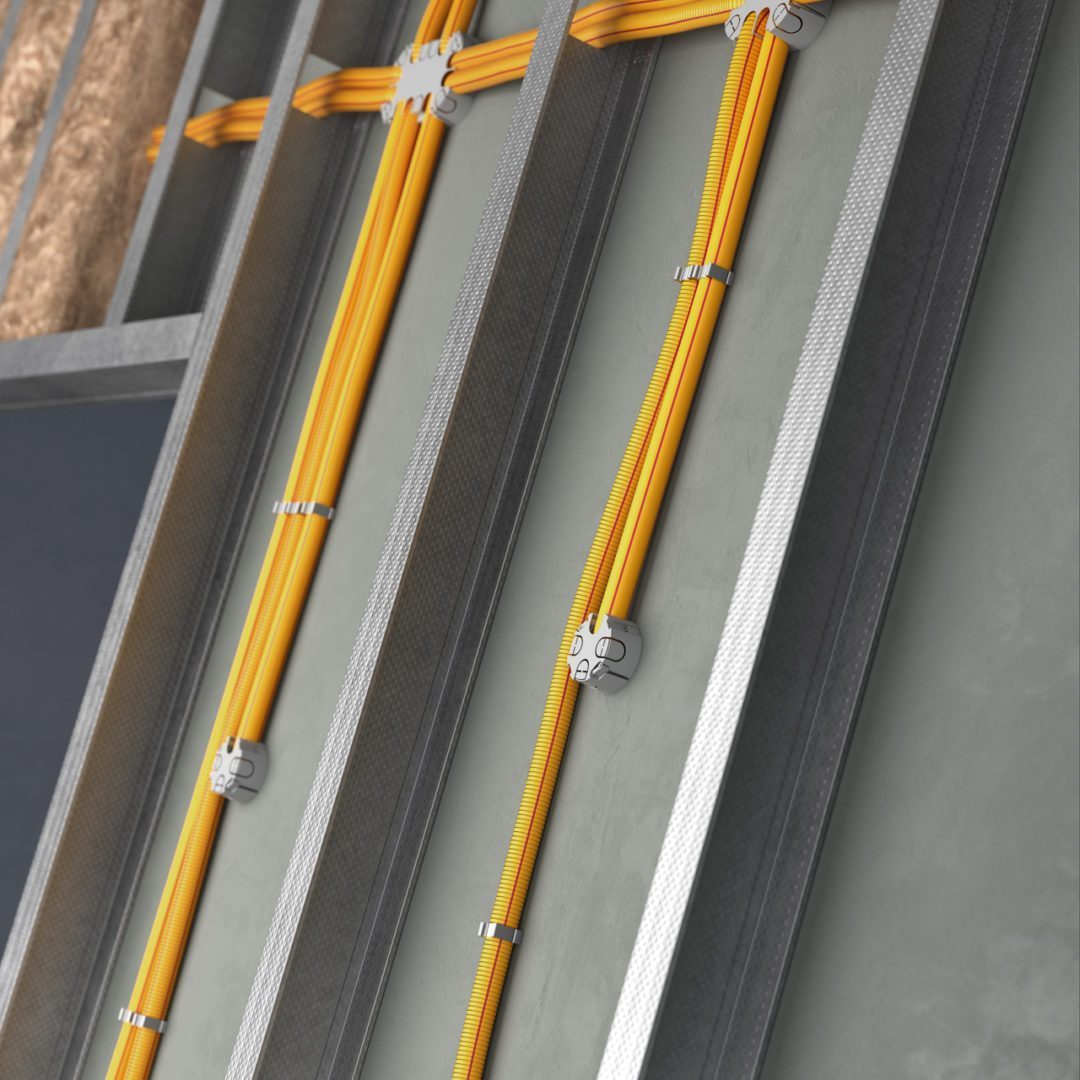

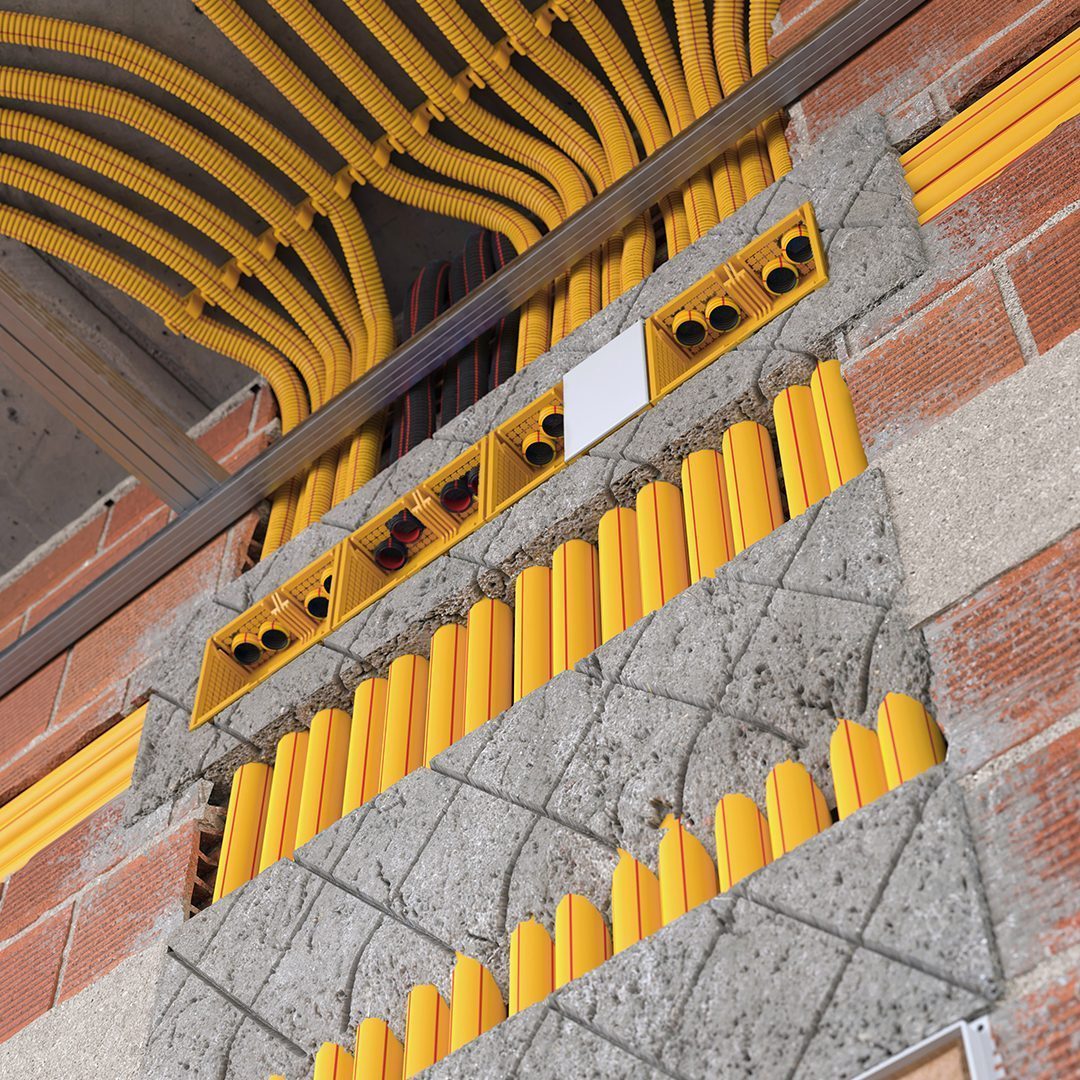

SUPERSOL PLUS ist die beste Lösung für verdeckte Elektroinstallationen wie Unterputz, Trockenwände, Unterdecke, Unterboden und Spanplatten in Innenräumen wie Bürogebäuden, Hotelzimmern und Wohnungen.
- ANWENDUNGSSTANDARD:EN 61386.21, ΕΝ 50642, ΕΝ 60754-2, ΕΝ 61034-2
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 1023 Gelb (Außenschicht), RAL 9004 Schwarz (Innenschicht)
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65

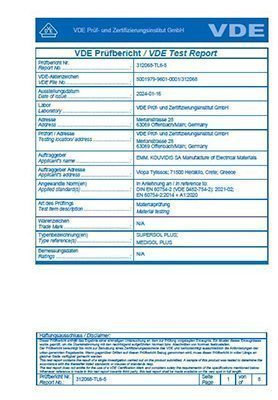

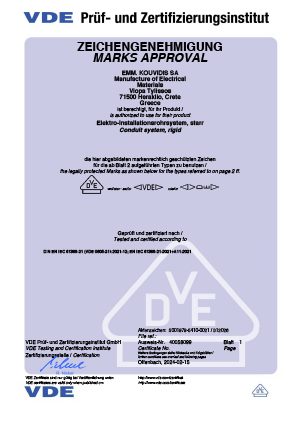

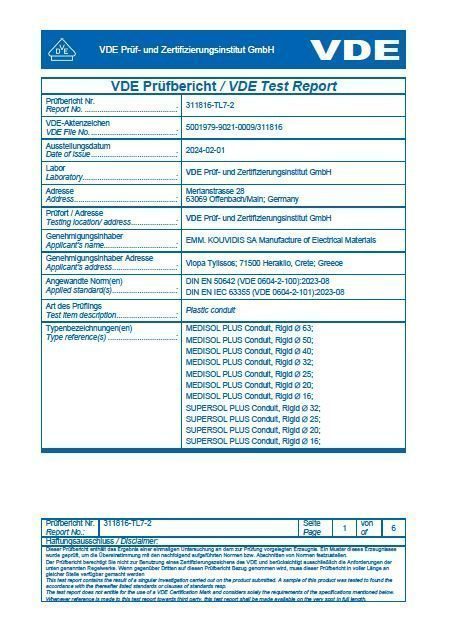

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Nicht flammenausbreitendes Produkt
- Reibungsreduzierung an der Innenwand von Rohrleitungen

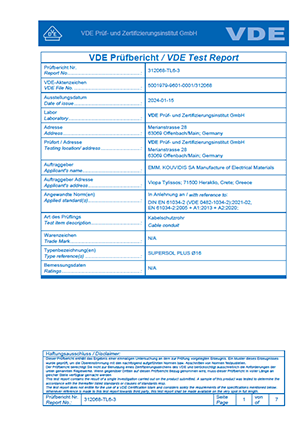

- Geringe Rauchentwicklung bei der Verbrennung
- Nenn-Außendurchmesser (mm)
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- Minimale-Maximale Dauereinsatztemperatur
- Antielektromagnetische Technologie
- Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
- Unlöslich gefärbte Längsstreifen zeigen die Leistung der geschützten Kabel an
- Niedriger Säuregehalt (EN 60754-2)
- Produkt wird aus halogenfreien Rohstoffen hergestellt (EN 50642)
- EIGENSCHAFTEN
- EIGENSCHAFTEN

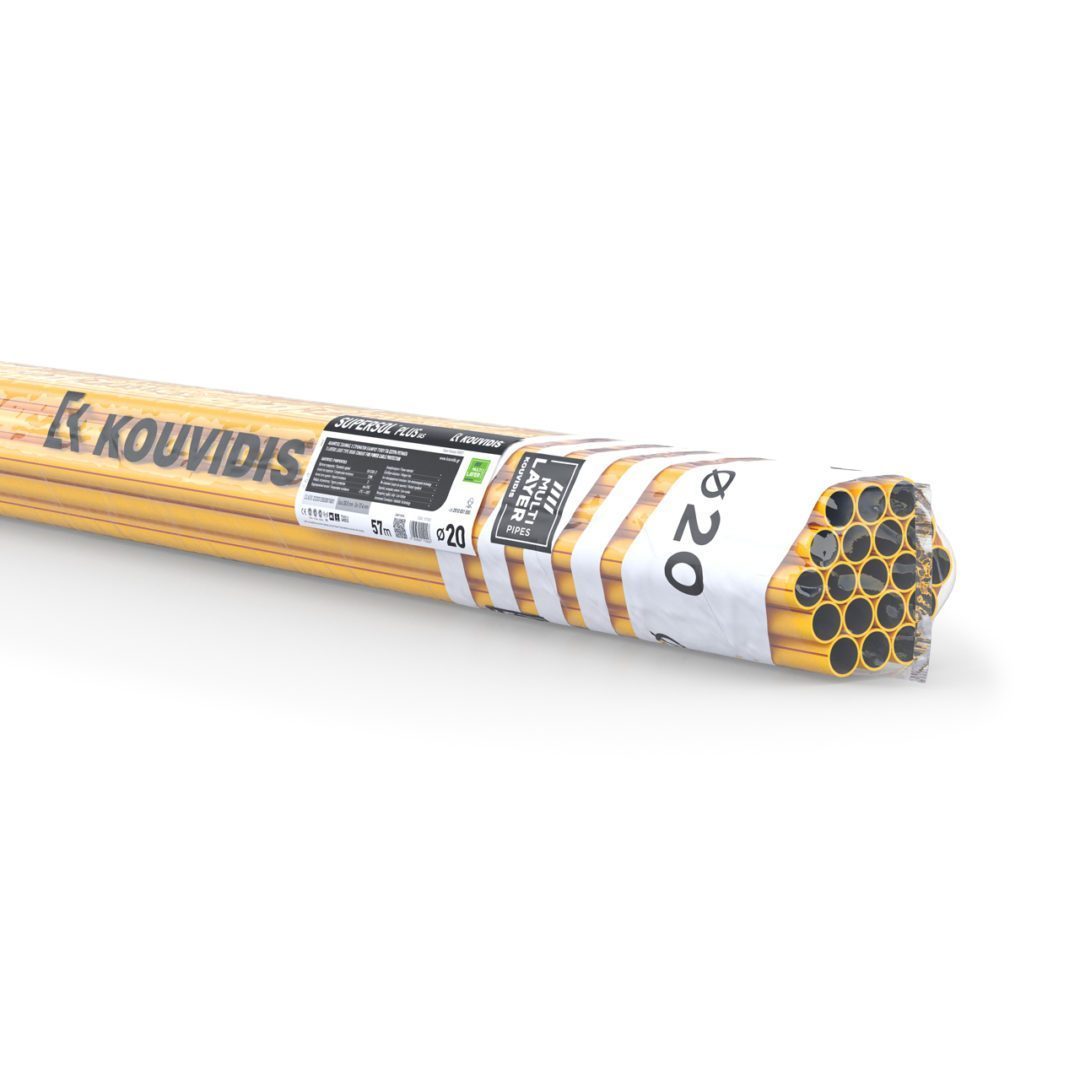

- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
1Die Innenschicht enthält eine innovative antielektromagnetische Technologie
220 % geringere Reibung durch speziellen Schlupfmaterial in der Innenschicht (Prüfung nach IEC/TR 62470)
3Unlöslich gefärbte Längsstreifen zeigen die Leistung der geschützten Kabel an. Rot = Strom | Grün = Telekommunikationskabel
4Keine giftigen oder korrosiven Gase im Brandfall (EN 50642, EN 60754-2)
5Aufrechterhaltung der mechanischen Beständigkeit bei hohen Temperaturen von 105°C

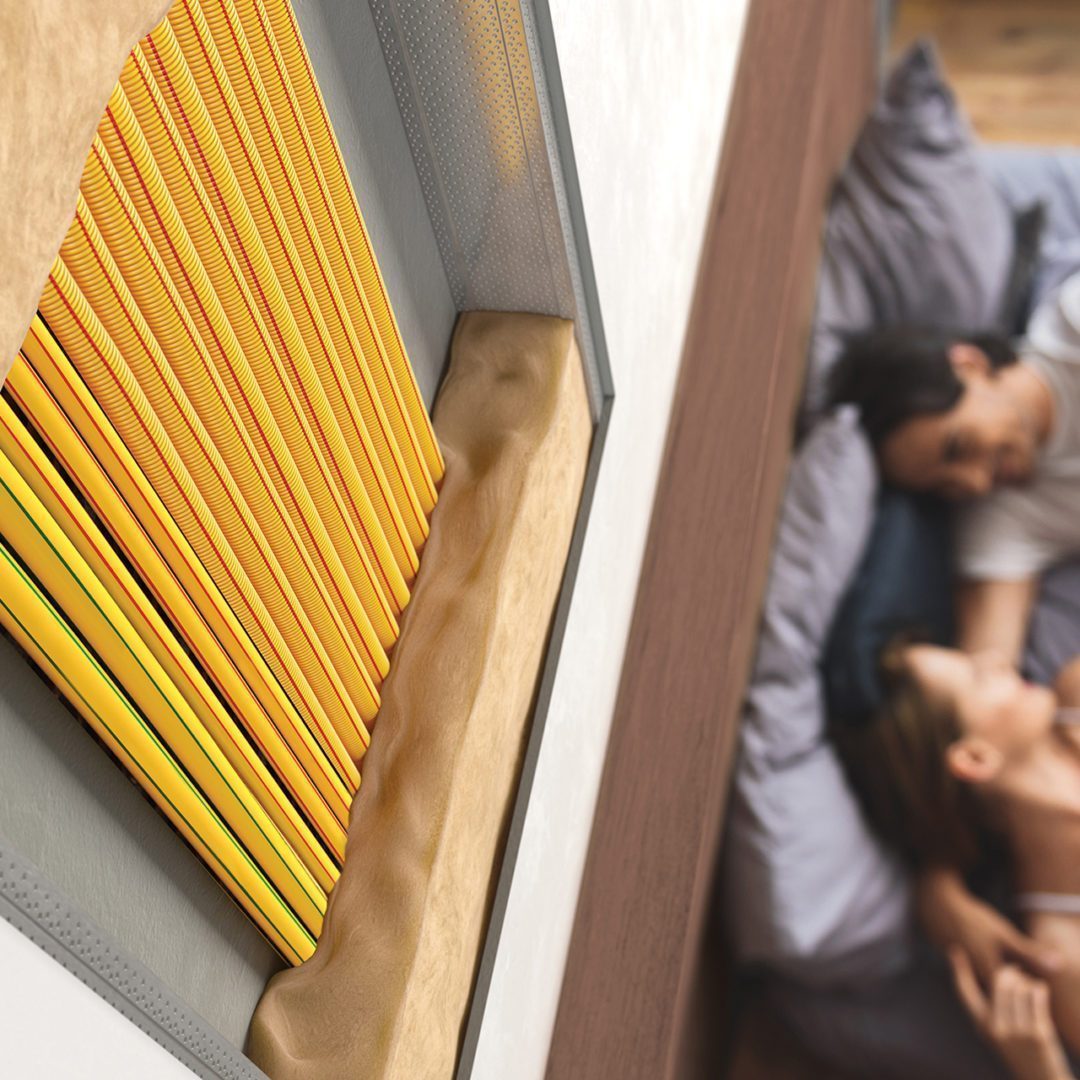

6Ideal für verdeckte Installationen in Gipskartonplatten, Hohlwänden und Unterdecken
7Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
| Eigenschaften | Klasse | |
| Mindestdruckfestigkeit | 320 Nt/5 cm | 2 |
| Schlagfestigkeit | 2 J (-25 °C) | 3 |
| Unterer Temperaturbereich | -25 °C | 4 |
| Oberer Temperaturbereich | +105 °C | 3 |
| Biegefestigkeit | Starr | 1 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften | 2 |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 | 6 |
| Schutz gegen das Eindringen von Wasser | min. IP65 | 5 |
| Korrosionsbeständigkeit | Nicht anwendbar | 0 |
| Zugfestigkeit | Keine Angaben | 0 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung | 1 |
| Tragfähigkeit bei schwebender Last | Keine Angaben | 0 |
| Feuereffekte | Keine Angaben | 0 |
| Umweltauswirkungen | Halogenfrei | 1 |
| Zusätzliche Eigenschaften | ||
| Rohstoff | Halogenfreie, schwermetallfreie (RoHS) und speziell stabilisierte thermoplastische PO-Mischung | |
| Antielektromagnetische Technologie | Absorbiert einen Teil der von den Kabeln emittierten elektromagnetischen Strahlung | |
| Geringere Reibung | Spezielles Ultra-Schlupfmaterial in der Innenschicht | |
| Farbmarkierungen | Unlöslich gefärbte Längsstreifen zeigen die Leistung der geschützten Kabel an | |
| Halogenfrei | Keine giftigen oder korrosiven Gase im Brandfall | |
| Geringe Rauchentwicklung | Bessere Sicht von Fluchtwegen | |
| Antistatische Technologie | Schutz gegen statische Elektrizität | |
| Kratzschutz-Technologie | Schutz gegen Kratzer durch Kabelführung | |
| Typ | Teilenummer Energie/ Telekommunikation Ströme |
 |
 |
 |
 |
 |
| Ø 16 | 1028016/1029016 | 16,0 | 13,4 | 57 | 3,60 | 7410 |
| Ø 20 | 1028020/1029020 | 20,0 | 17,5 | 57 | 4,90 | 5016 |
| Ø 25 | 1028025/1029025 | 25,0 | 22,1 | 30 | 3,45 | 3300 |
| Ø 32 | 1028032/1029032 | 32,0 | 28,4 | 30 | 4,80 | 1920 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
Konformitätserklärungen
Testergebnisse

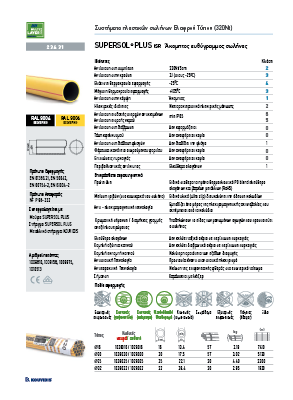

Technische Datenblätter
