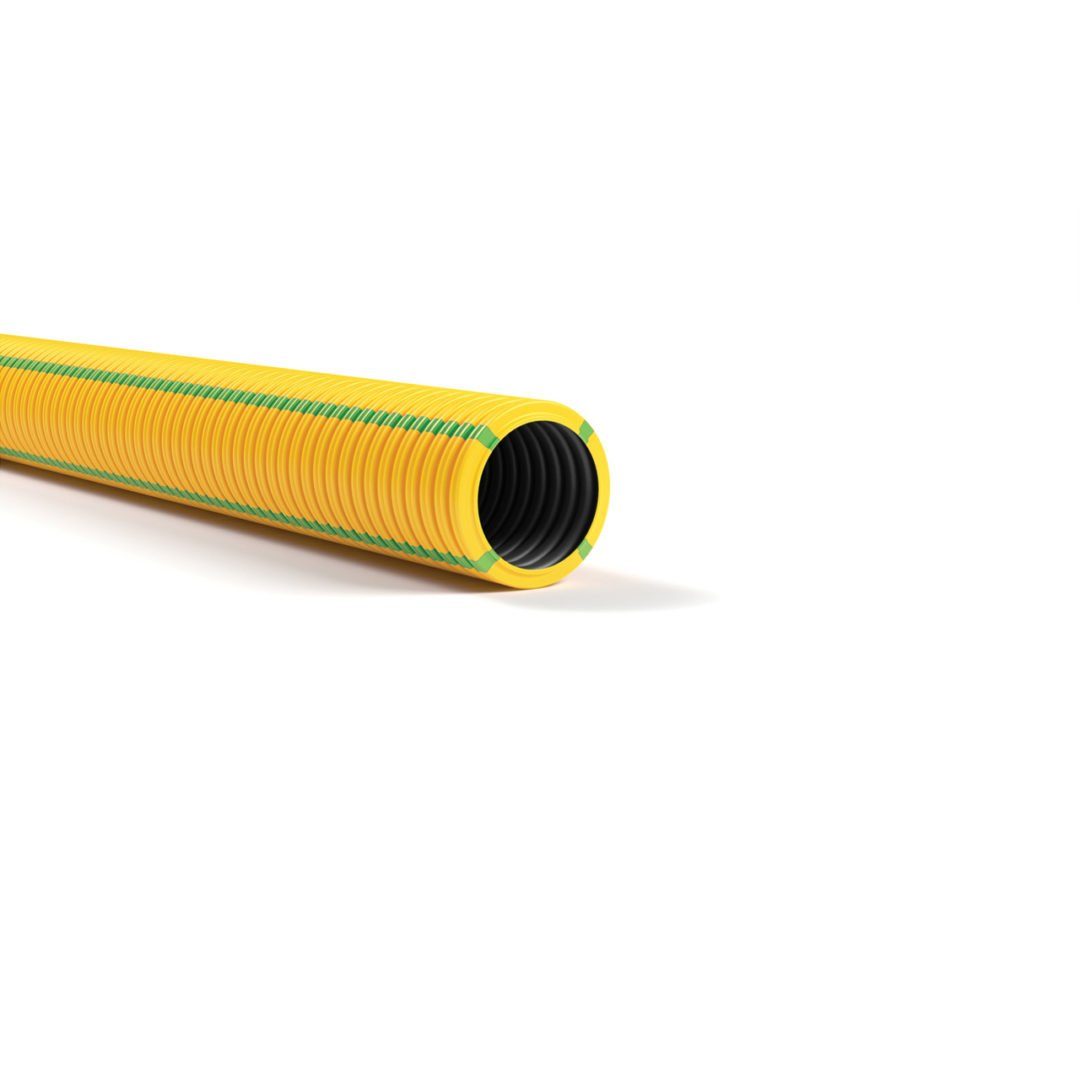

SUPERFLEX PLUS _ISR Dreischichtiges biegsames Rohr mit antielektromagnetischen Technologie

KLASSE:23332
STOSSFESTIGKEIT:2J
DRUCKFESTIGKEIT:320 Nt

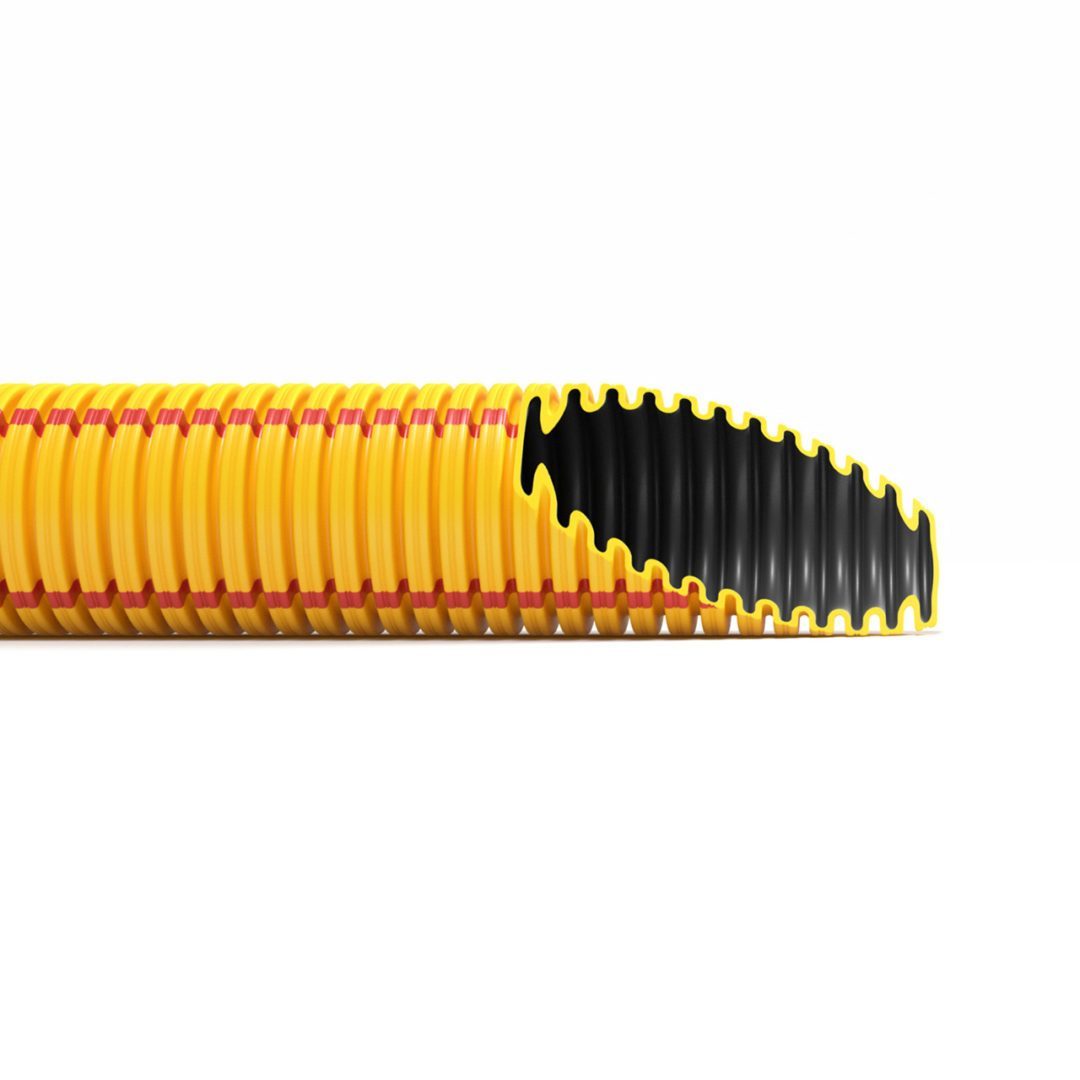

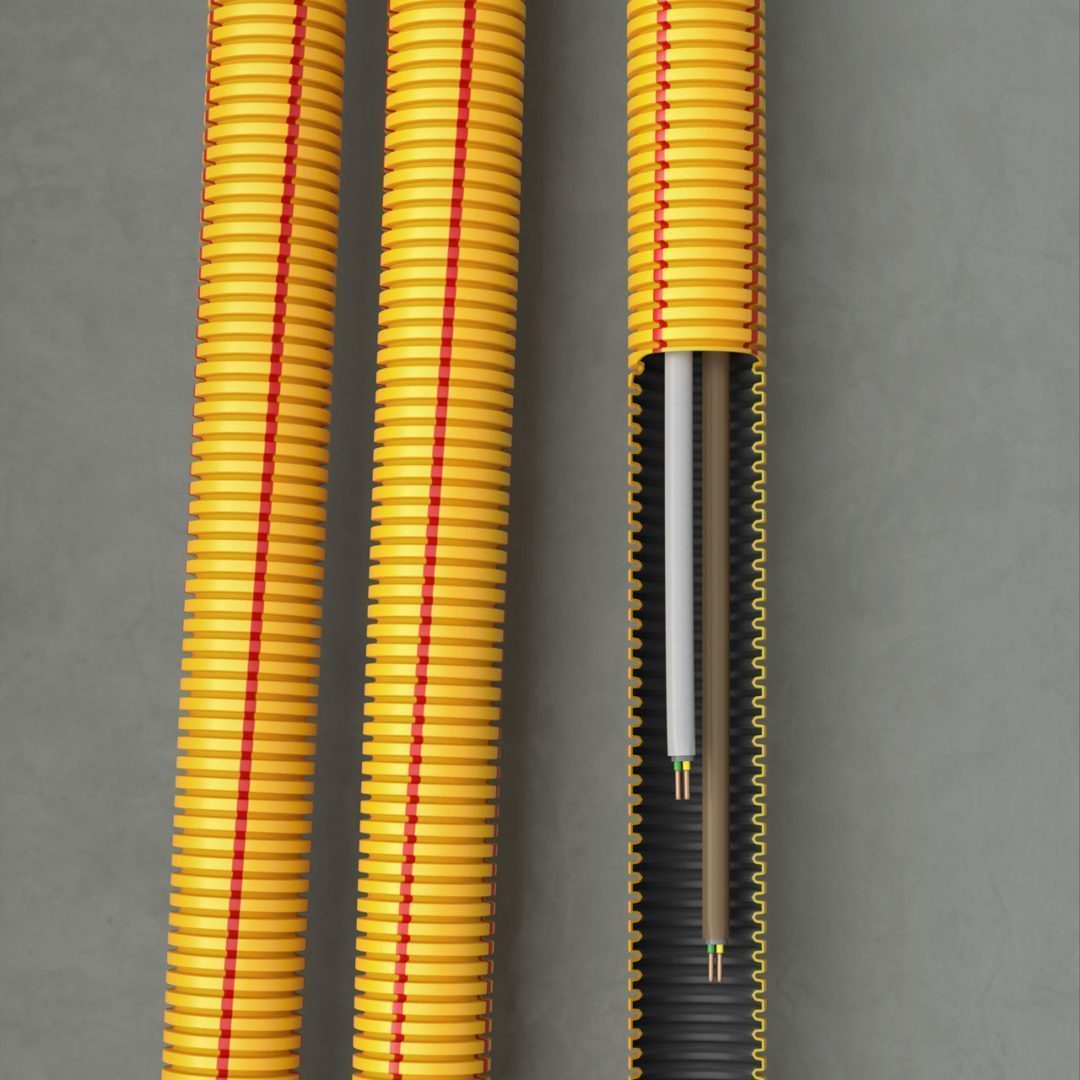

Das neue dreischichtige Rohr SUPERFLEX PLUS mit antielektromagnetischer Technologie läutet eine neue Ära der verdeckten Verlegung in Gipskartonplatten ein. Die gewellte Außenwand des Rohrs sorgt für die erforderliche Flexibilität und mechanische Festigkeit unter reduziertem Rohstoffverbrauch. Die innere Schicht folgt der Geometrie der äußeren, was das reibungslose Einführen der Kabel erleichtert. Die dritte unabhängige Schicht von Längsstreifen in unlöslicher Farbe sorgt für dauerhafte Farbmarkierungen der Elektroinstallationen und Kommunikationssysteme.

Die Innenschicht des SUPERFLEX PLUS Kunststoffrohrs enthält eine neue innovative antielektromagnetische Technologie, die einen Teil der von den Kabeln emittierten elektromagnetische Strahlung absorbiert. Darüber hinaus wird in der Innenschicht ein spezielles Ultra-Schlupfmaterial hinzugefügt, das ein reibungsloses Einführen der Kabel sicherstellt.

ERFAHREN SIE MEHR ÜBER DIE INNOVATION

Das Rohr wird durch eine speziell stabilisierte thermoplastische PO-Mischung hergestellt, die halogenfrei (EN 50642), Schwermetallfrei (RoHS), raucharm (EN 61034-2) und säurearm (EN 60754-2) ist. Das Rohr stellt die zuverlässigste und sicherste Lösung im Brandfall dar und erfüllt gleichzeitig die Anforderungen der Brandschutzverordnung 364/2016/EU.

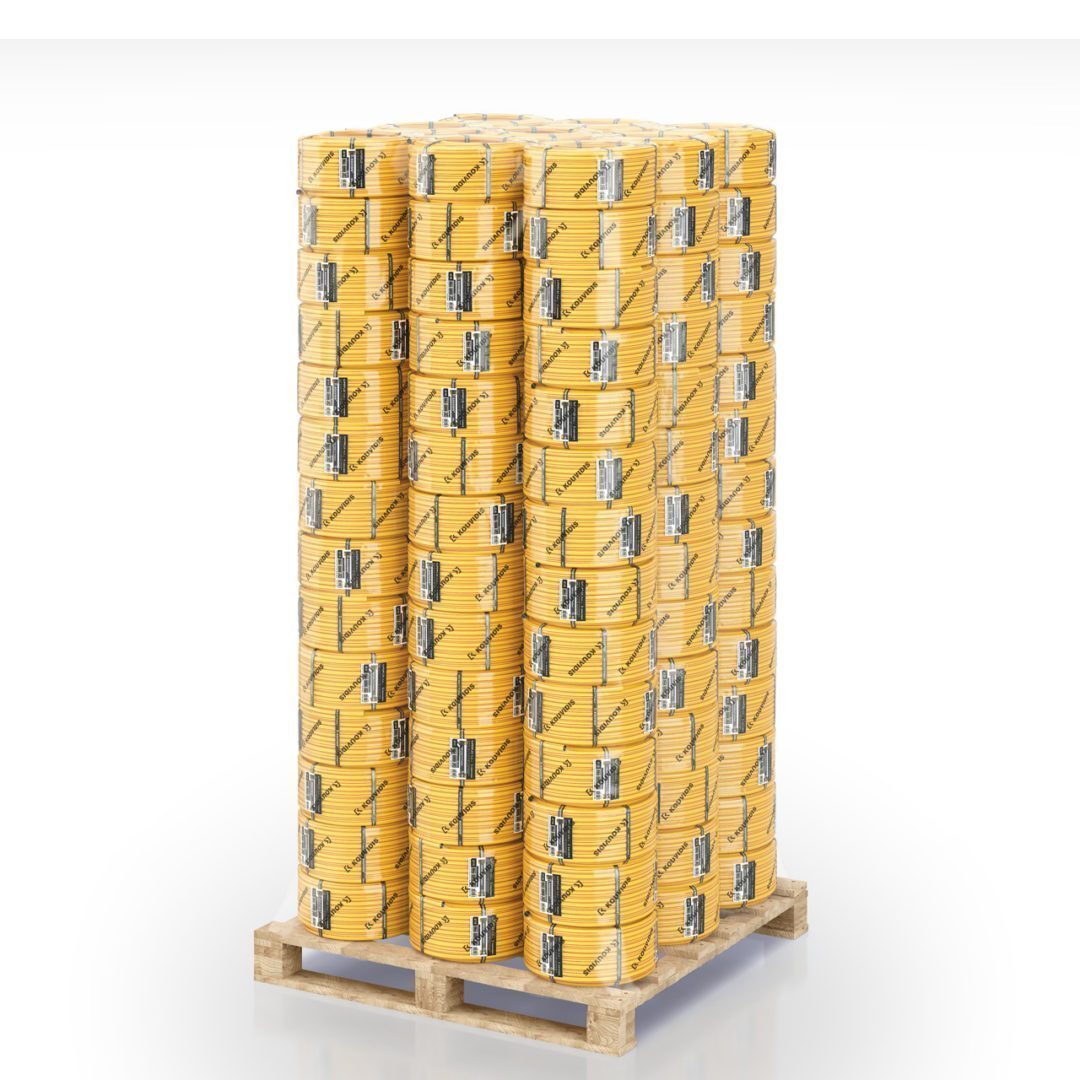

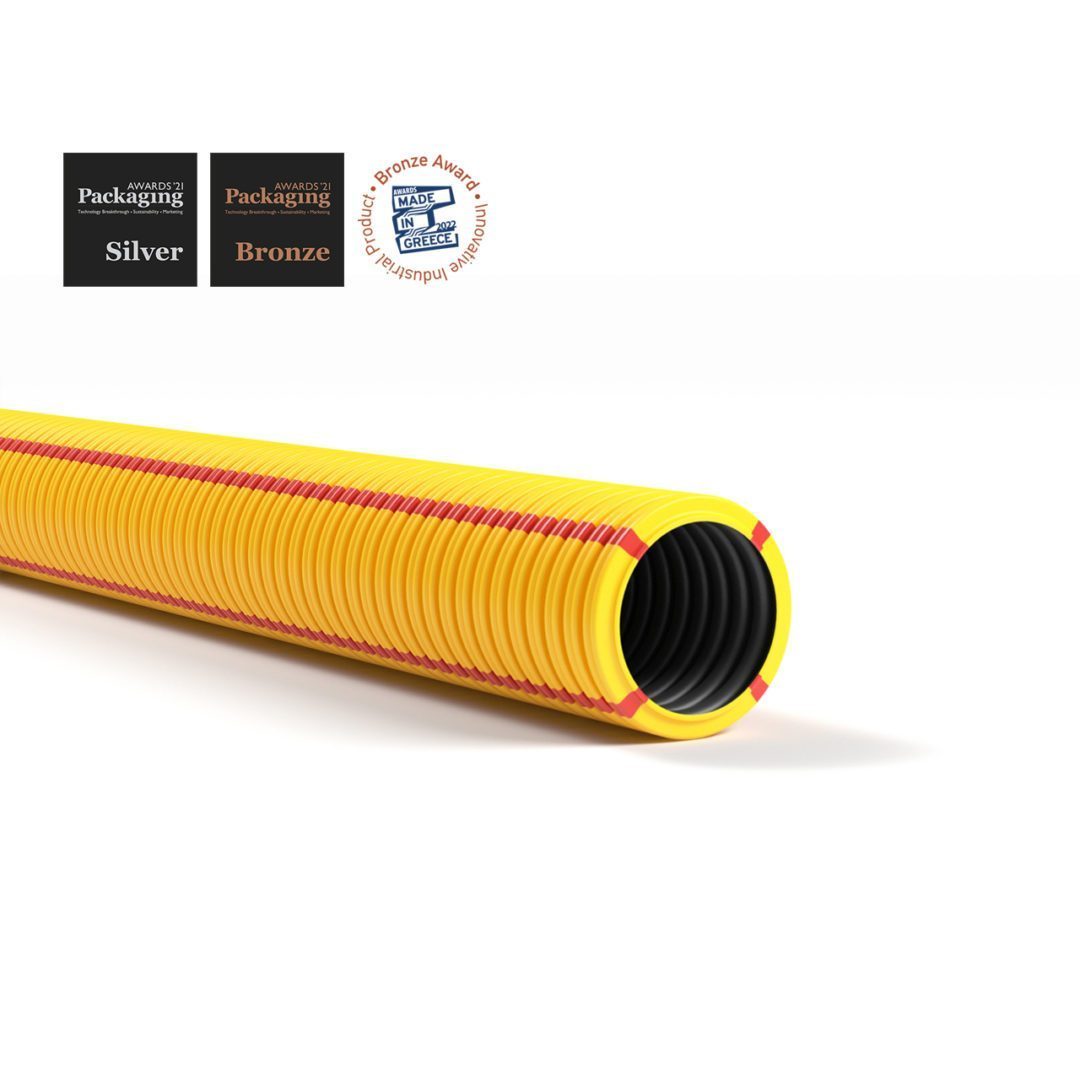

SUPERFLEX PLUS wurde bei den Packaging Awards 2021 für die innovative Verpackungsweise ausgezeichnet, die bis zu 50 % mehr Lager- und Transportfläche spart. Darüber hinaus führt sie zu einem besseren ökologischen Fußabdruck aufgrund der reduzierten Abfallmenge nach der Verwendung.

Zusammen mit dem dreischichtigen starren Rohren SUPERSOL PLUS, den Befestigungen (Klemmschellen und Anschlussmuffe) in der gelben Farbe RAL 1023 und den metallischen Klemmen von KOUVIDIS bilden sie das definitive Rohrsystem für verdeckte elektrische Beleuchtungsinstallationen.

ANWENDUNGSBEREICH

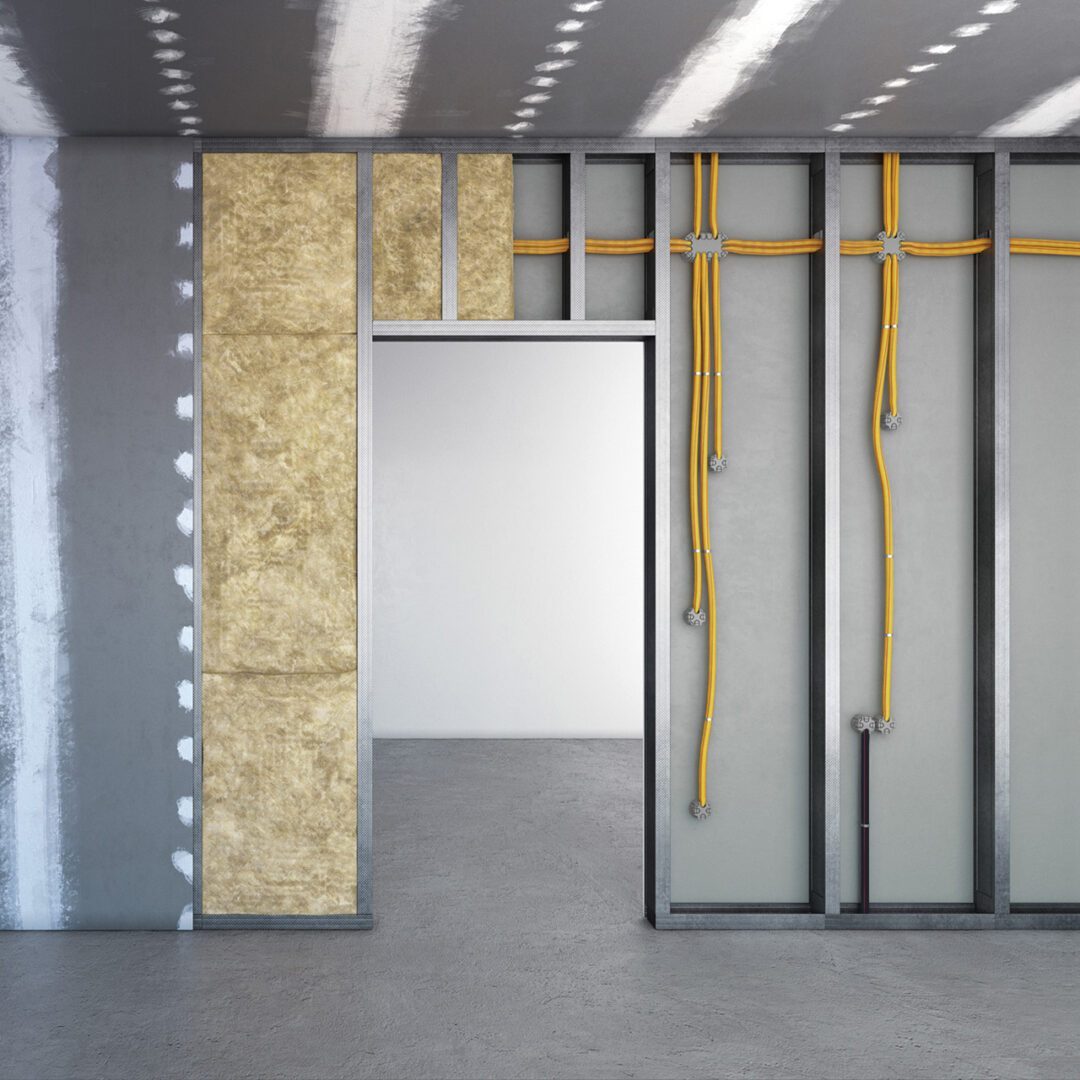

Ideal für verdeckte Installationen in Gipskartonplatten, Hohlwänden und Unterdecken in Innenräumen wie Bürogebäuden, Hotelzimmern und Wohnungen.

ANWENDUNGSSTANDARD:EN 61386.22, ΕΝ 50642, ΕΝ 60754-2, ΕΝ 61034-2
ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
FARBE:RAL 1023 Gelb (Außenschicht), RAL 9004 Schwarz (Innenschicht)
NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
DICHTHEIT IN GRAD:mindestens IP 65

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.

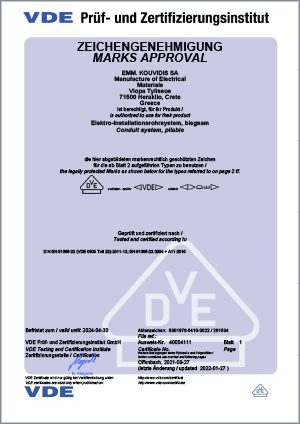

Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
Minimaler Widerstand gegen Kompression
Minimaler Widerstand gegen Stöße
Schutz gegen feste Gegenstände und Wasser (EN 60529)
Nicht flammenausbreitendes Produkt
Reibungsreduzierung an der Innenwand von Rohrleitungen
Geringe Rauchentwicklung bei der Verbrennung
Nenn-Außendurchmesser (mm)
Minimale-Maximale Dauereinsatztemperatur
Antistatische Technologie IAS (Patentgeschützt 1009810)
Antielektromagnetische Technologie
Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
Unlöslich gefärbte Längsstreifen zeigen die Leistung der geschützten Kabel an
Niedriger Säuregehalt (EN 60754-2)
Produkt wird aus halogenfreien Rohstoffen hergestellt (EN 50642)

EIGENSCHAFTEN
EIGENSCHAFTEN
VERPACKUNG
EMPFOHLENE ANWENDUNGEN
DOWNLOADS
PROJEKTE

1Die Innenschicht enthält eine innovative antielektromagnetische Technologie

240 % geringere Reibung durch spezielles Schlupfmaterial in der Innenschicht (Prüfung nach IEC/TR 62470)

3Unlöslich gefärbte Längsstreifen zeigen die Leistung der geschützten Kabel an

4Keine giftigen oder korrosiven Gase im Brandfall (EN 50642, EN 60754-2)

5Hohe mechanische Beständigkeit bei hoher Temperatur von (105 ^°C)

6Ideal für verdeckte Installationen in Gipskartonplatten, Hohlwänden und Unterdecken

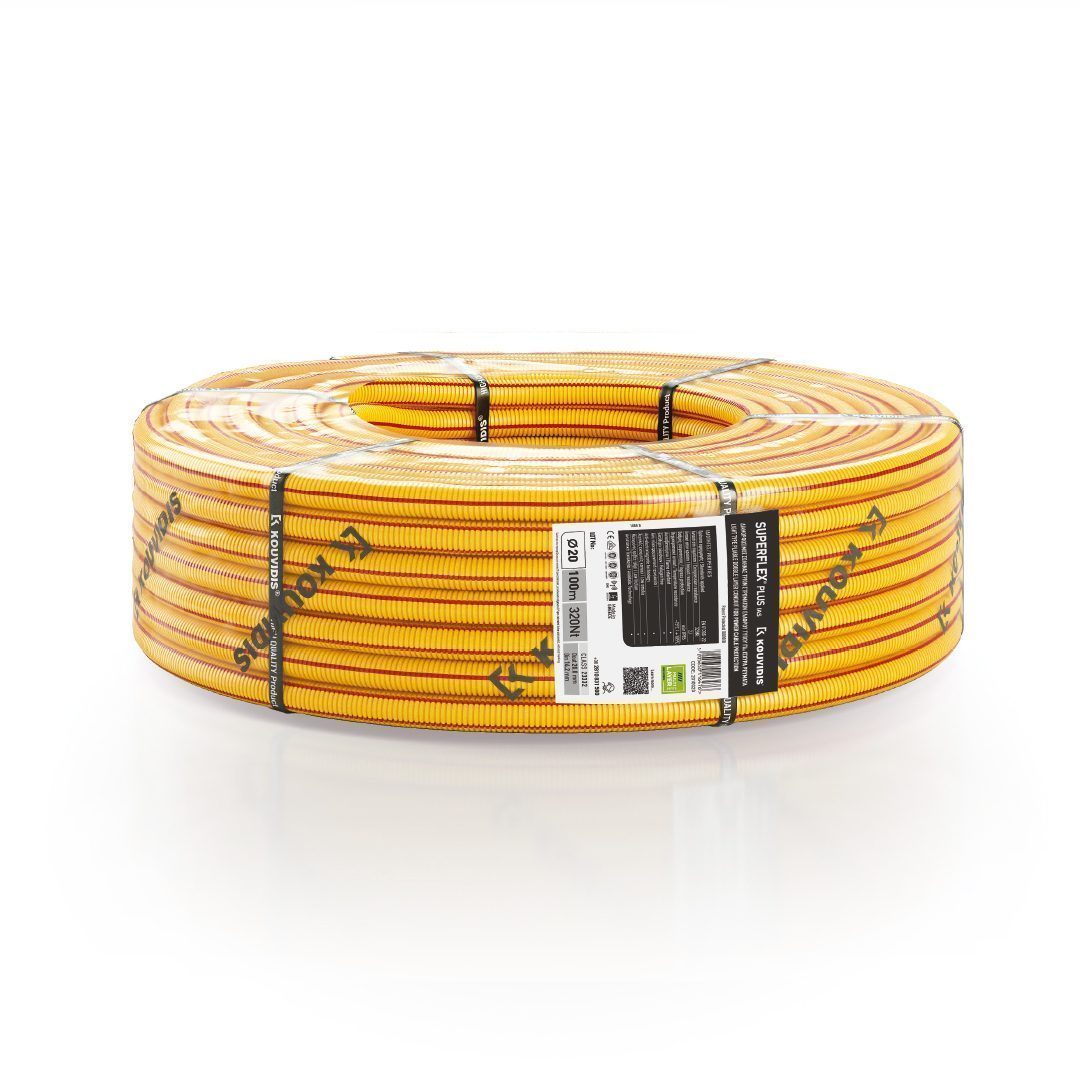

7Neue, speziell entwickelte Verpackung, die 25 % – 50 % Lagerplatz einspart

Eigenschaften		Klasse
Mindestdruckfestigkeit	320 Nt/5 cm	2
Schlagfestigkeit	2 J (-15 ^°C)	3
Unterer Temperaturbereich	-15 ^°C	3
Oberer Temperaturbereich	+105 ^°C	3
Biegefestigkeit	Biegsam	2
Elektrische Eigenschaften	Mit elektrischen Isolationseigenschaften	2
Schutz gegen das Eindringen von Feststoffen	min. IP65	6
Schutz gegen das Eindringen von Wasser	min. IP65	5
Korrosionsbeständigkeit	Nicht anwendbar	0
Zugfestigkeit	Keine Angaben	0
Widerstand gegen Flammenausbreitung	Keine Flammenausbreitung	1
Tragfähigkeit bei schwebender Last	Keine Angaben	0
Schutz gegen Kratzer durch Kabelführung	Keine Angaben	0
Umweltauswirkungen	Halogenfrei	1

Zusätzliche Eigenschaften
Rohstoff	Halogenfreie, schwermetallfreie (RoHS) und speziell stabilisierte thermoplastische PO blend
Antielektromagnetische Technologie	Absorbiert einen Teil der von den Kabeln emittierten elektromagnetischen Strahlung
Geringere Reibung	Spezielles Ultra-Schlupfmaterial in der Innenschicht
Farbmarkierungen	Unlöslich gefärbte Längsstreifen zeigen die Leistung der geschützten Kabel an
Halogenfrei	Keine giftigen oder korrosiven Gase im Brandfall
Geringe Rauchentwicklung	Bessere Sicht von Fluchtwegen
Antistatische Technologie	Schutz gegen statische Elektrizität
Kratzschutz-Technologie	Schutz gegen Kratzer durch Kabelführung
Markierung	Gravierung mit Laserdruck

Typ	Teilenummer Energie/ Telekommunikation Ströme
Ø 16	2053916/2054016	16,0	10,9	100	4,40	7000
Ø 20	2053020/2054020	20,0	14,2	100	5,50	4400
Ø 25	2053025/2054025	25,0	18,6	50	3,75	2500
Ø 32	2053032/2054032	32,0	24,9	25	2,45	1500
