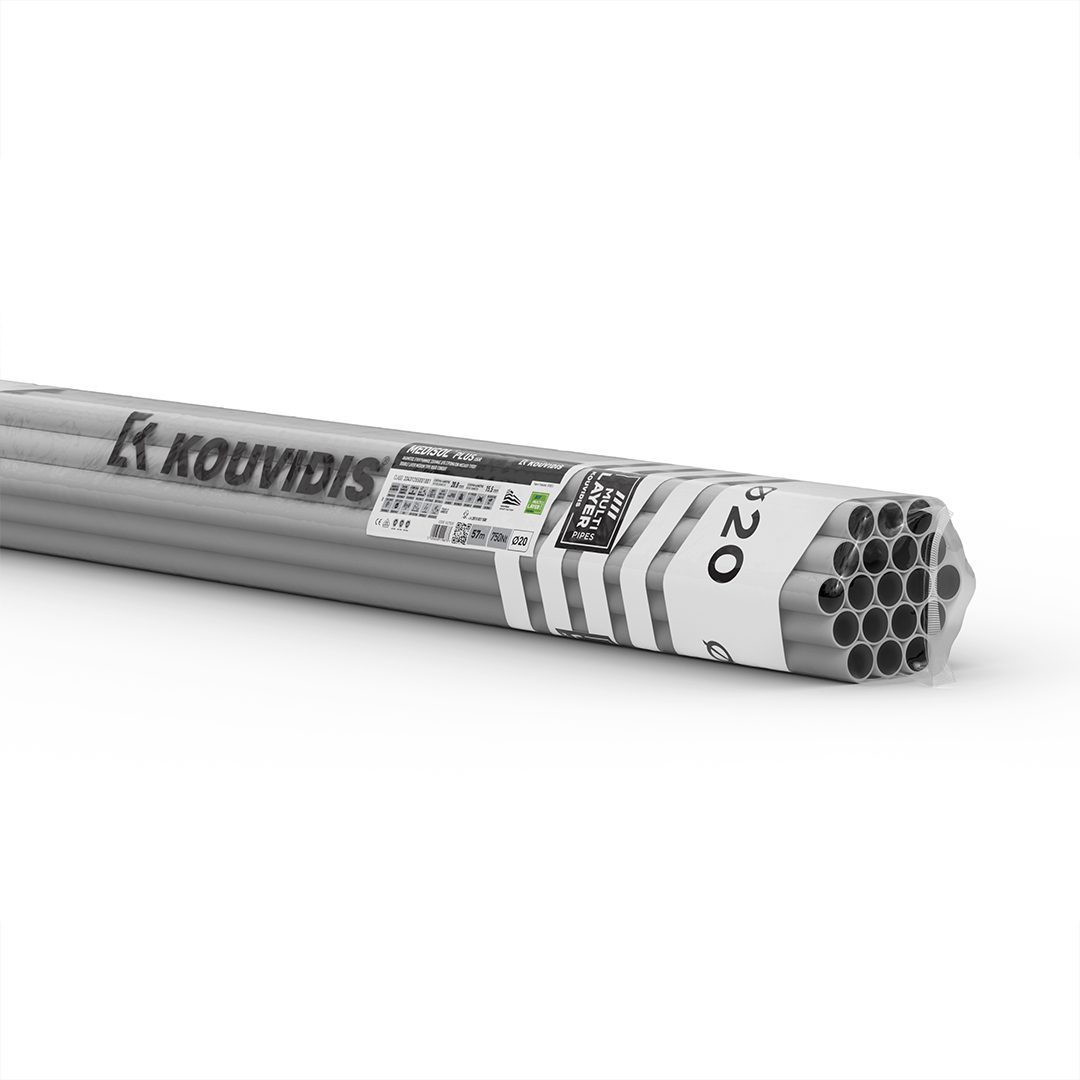

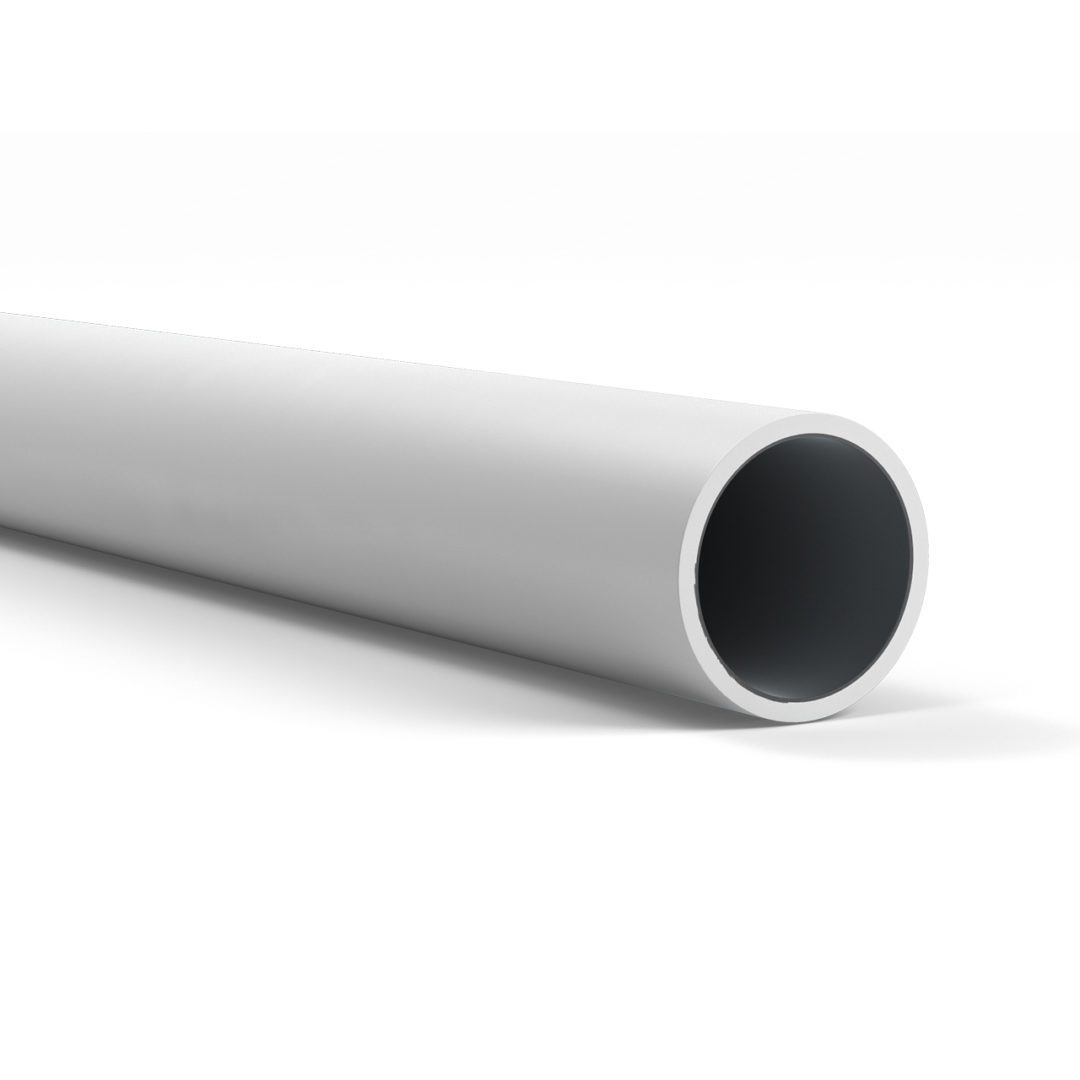

MEDISOL PLUS ISR Zweischichtiges starres Rohr mit antielektromagnetischer Technologie
- KLASSE:33431
- STOSSFESTIGKEIT:2J
- DRUCKFESTIGKEIT:750 Nt
Das neue zweischichtige Rohr MEDISOL PLUS mit antielektromagnetischer Technologie stellt eine neue Ära für die freiliegende und verdeckte Elektroinstallation in Beton dar.
Die Innenschicht MEDISOL PLUS Rohrs enthält eine neue innovative Technologie, die einen Teil der von den innen verlegten Kabeln ausgehenden elektromagnetischen Strahlung absorbiert. Zudem erleichtert es die reibungsarme Innenschicht die Kabeleinführung erheblich.
ERFAHREN SIE MEHR ÜBER DIE INNOVATION
Die Leitung wird durch speziell stabilisierte thermoplastische PO-Mischung, halogenfrei (EN 50642) und schwermetallfrei (RoHS) hergestellt.
Das neue Rohrsystem MEDISOL PLUS – MEDIFLEX PLUS ist in Hellgrau RAL 7035 gefertigt und besteht aus dem zweischichtigen starren Rohr MEDISOL PLUS, dem zweischichtigen gewellten biegsamen Rohr MEDIFLEX PLUS und den Befestigungen der CONDUR Serie (Einsteckdichtungen, Klemmschellen und Anschlusskästen). Das neue Rohrsystem hat eine MEDISOL PLUS Muffe und ist kompatibel mit den halogenfreien CONDUR HF-Bögen.
ANWENDUNGSBEREICH
Ideal für freiliegende Inneninstallationen und verdeckte Betontypen an Orten, die erhöhte Schutzmaßnahmen erfordern, wie öffentliche Versammlungsstätten (Hotels, Einkaufszentren, Flughäfen usw.), Bereiche mit teurer mechanischer Ausrüstung (Maschinenräume, Computerräume usw.) und Orte mit extremen Temperaturanforderungen (Kesselräume, Kühlkammern usw.).
- ANWENDUNGSSTANDARD:EN 61386.21, EN 50642, EN 60754-2
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 7035 Lichtgrau (Außenschicht), RAL 9004 Schwarz (Innenschicht)
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65
Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Nicht flammenausbreitendes Produkt
- Reibungsreduzierung an der Innenwand von Rohrleitungen
- Geringe Rauchentwicklung bei der Verbrennung
- Produkt ist kein attraktives Nahrungsmittel für Nagetiere
- Nenn-Außendurchmesser (mm)
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- Minimale-Maximale Dauereinsatztemperatur
- Antielektromagnetische Technologie
- Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
- Niedriger Säuregehalt (EN 60754-2)
- Produkt wird aus halogenfreien Rohstoffen hergestellt (EN 50642)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
1Die Innenschicht enthält eine innovative antielektromagnetische Technologie
2Emittiert im Brandfall keine giftigen und korrosiven Gase (EN 50642, EN 60754-2)
3Geringere Reibung durch speziellen Ultra-Schlupfmaterial in der Innenschicht (Prüfung nach IEC/TR 62470)
4Mittlere Druckfestigkeit (750 Nt) und Schlagfestigkeit (2 J) bei sehr hoher Temperatur von 105 °C
5Sauberes und schnelles Schneiden mit professioneller Rohrschere
6Wirkt nicht anziehend auf Nagetiere (Europäisches Patent EP2698792)
7Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
| Eigenschaften | Klasse | |
| Mindestdruckfestigkeit | 750 Nt/5 cm | 3 |
| Schlagfestigkeit | 2 J (-25 °C) | 3 |
| Unterer Temperaturbereich | -25 °C | 4 |
| Oberer Temperaturbereich | +105 °C | 3 |
| Biegefestigkeit | Starr | 1 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften | 2 |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 | 6 |
| Schutz gegen das Eindringen von Wasser | min. IP65 | 5 |
| Korrosionsbeständigkeit | Nicht anwendbar | 0 |
| Zugfestigkeit | Keine Angaben | 0 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung | 1 |
| Tragfähigkeit bei schwebender Last | Keine Angaben | 0 |
| Feuereffekte | Keine Angaben | 0 |
| Umweltauswirkungen | Halogenfrei | 1 |
| Zusätzliche Eigenschaften | ||
| Rohstoff | Halogenfreie, schwermetallfreie (RoHS) und speziell stabilisierte thermoplastische PO-Mischung | |
| Antielektromagnetische Technologie | Absorbiert einen Teil der von den Kabeln emittierten elektromagnetischen Strahlung | |
| Geringere Reibung | Spezielles Ultra-Schlupfmaterial in der Innenschicht | |
| Halogenfrei | Keine giftigen oder korrosiven Gase im Brandfall | |
| Schädlingsabweisend | Wirkt nicht anziehend auf Nagetiere | |
| Antistatische Technologie | Schutz gegen statische Elektrizität | |
| Kratzschutz-Technologie | Schutz gegen Kratzer durch Kabelführung | |
| Typ | Teilenummer |  |
 |
 |
 |
 |
| Ø 16 | 1027016 | 16,0 | 12,3 | 57 | 4,71 | 7410 |
| Ø 20 | 1027020 | 20,0 | 15,5 | 57 | 6,47 | 5016 |
| Ø 25 | 1027025 | 25,0 | 20,0 | 30 | 4,52 | 3300 |
| Ø 32 | 1027032 | 32,0 | 25,7 | 30 | 6,20 | 1920 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
Testergebnisse

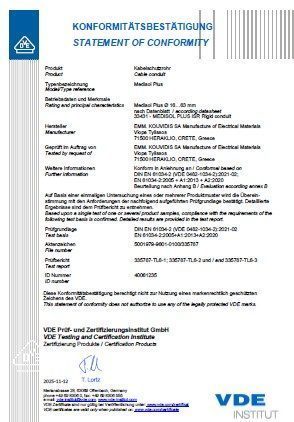

Konformitätserklärungen

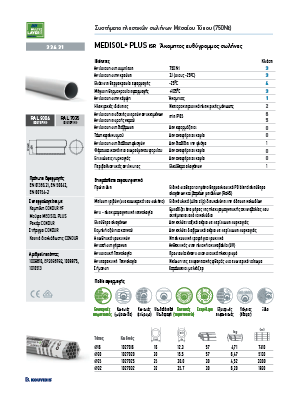

Kataloge

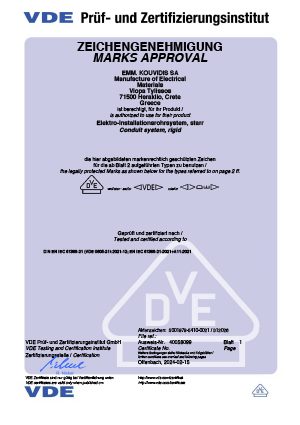

Zertifikate
