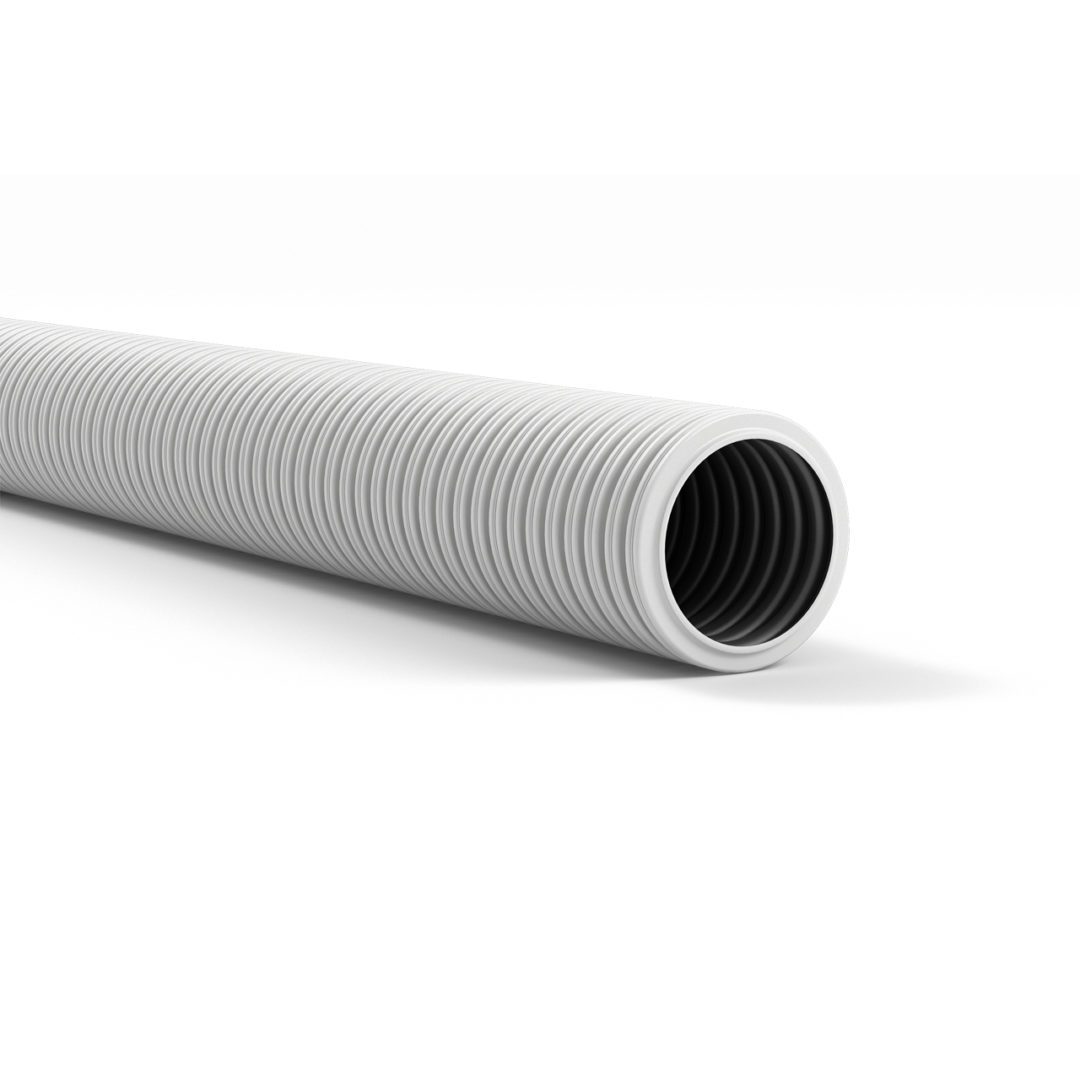

MEDIFLEX PLUS ISR Zweischichtiges biegsames Rohr mit antielektromagnetischer Technologie
- KLASSE:33332
- STOSSFESTIGKEIT:2J
- DRUCKFESTIGKEIT:750 Nt

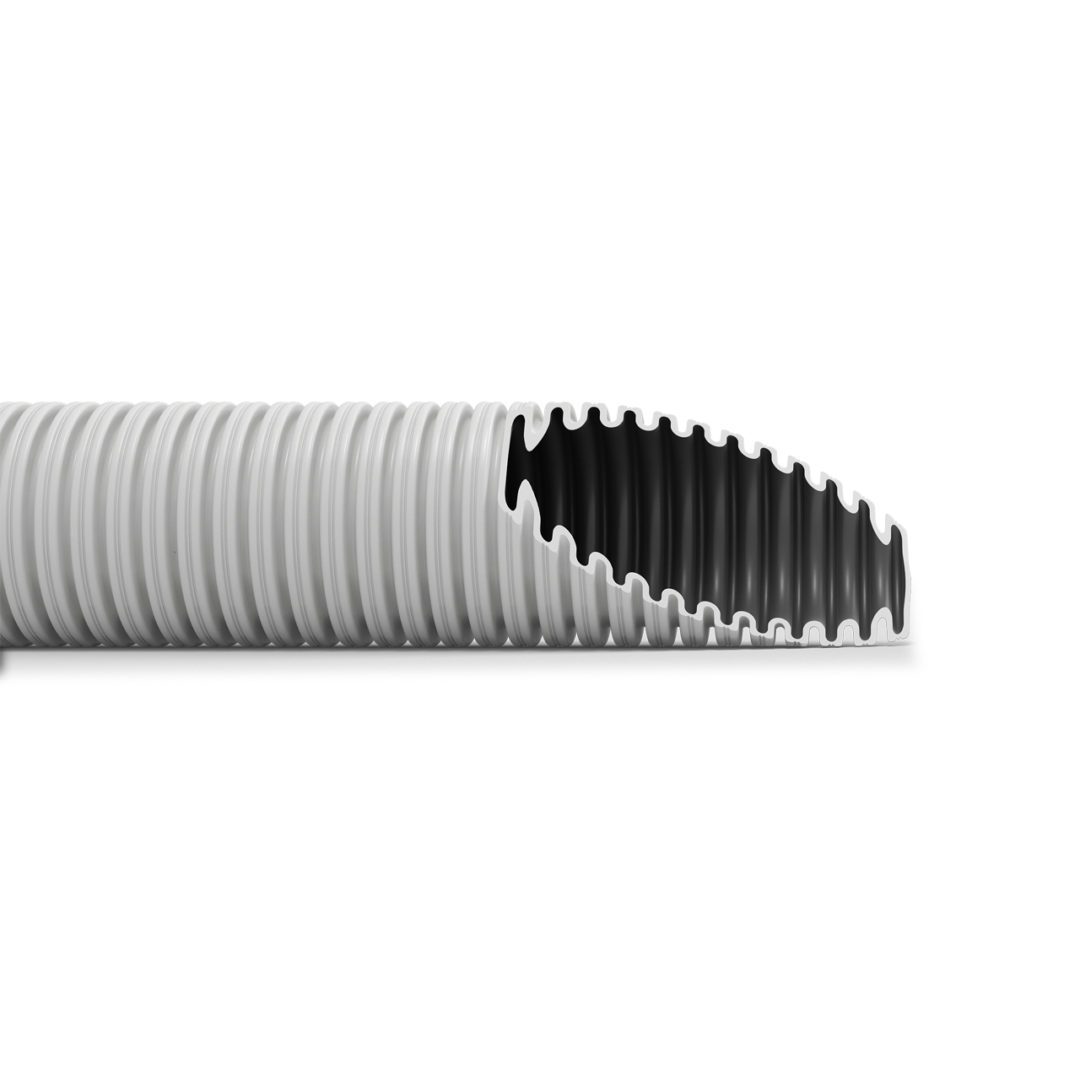

Das neue zweischichtige MEDIFLEX PLUS Rohr mit antielektromagnetischer Technologie läutet eine neue Ära bei der Verlegung von Innenflächen sowie in verdeckter Ausführung in Beton ein. Die gewellte Außenwand des Rohrs sorgt für die erforderliche Flexibilität und mechanische Festigkeit unter reduziertem Rohstoffverbrauch. Die innere Schicht folgt der Geometrie der äußeren, was das reibungslose Einführen der Kabel erleichtert.
Die Innenschicht des MEDIFLEX PLUS-Kunststoffrohrs enthält eine neue innovative antielektromagnetische Technologie, die einen Teil der von den Kabeln emittierten elektromagnetische Strahlung absorbiert. Darüber hinaus wird in der Innenschicht ein spezielles Ultra-Schlupfmaterial hinzugefügt, das ein reibungsloses Einführen der Kabel sicherstellt.
ERFAHREN SIE MEHR ÜBER DIE INNOVATION
Die Leitung wird durch eine speziell stabilisierte thermoplastische PO-Mischung hergestellt, die halogenfrei (EN 50642), schwermetallfrei (RoHS), raucharm (EN 61034-2) und säurearm (EN 60754-2) ist. Das Rohr stellt die zuverlässigste und sicherste Lösung im Brandfall dar und erfüllt gleichzeitig die Anforderungen der Brandschutzverordnung 364/2016/EU.

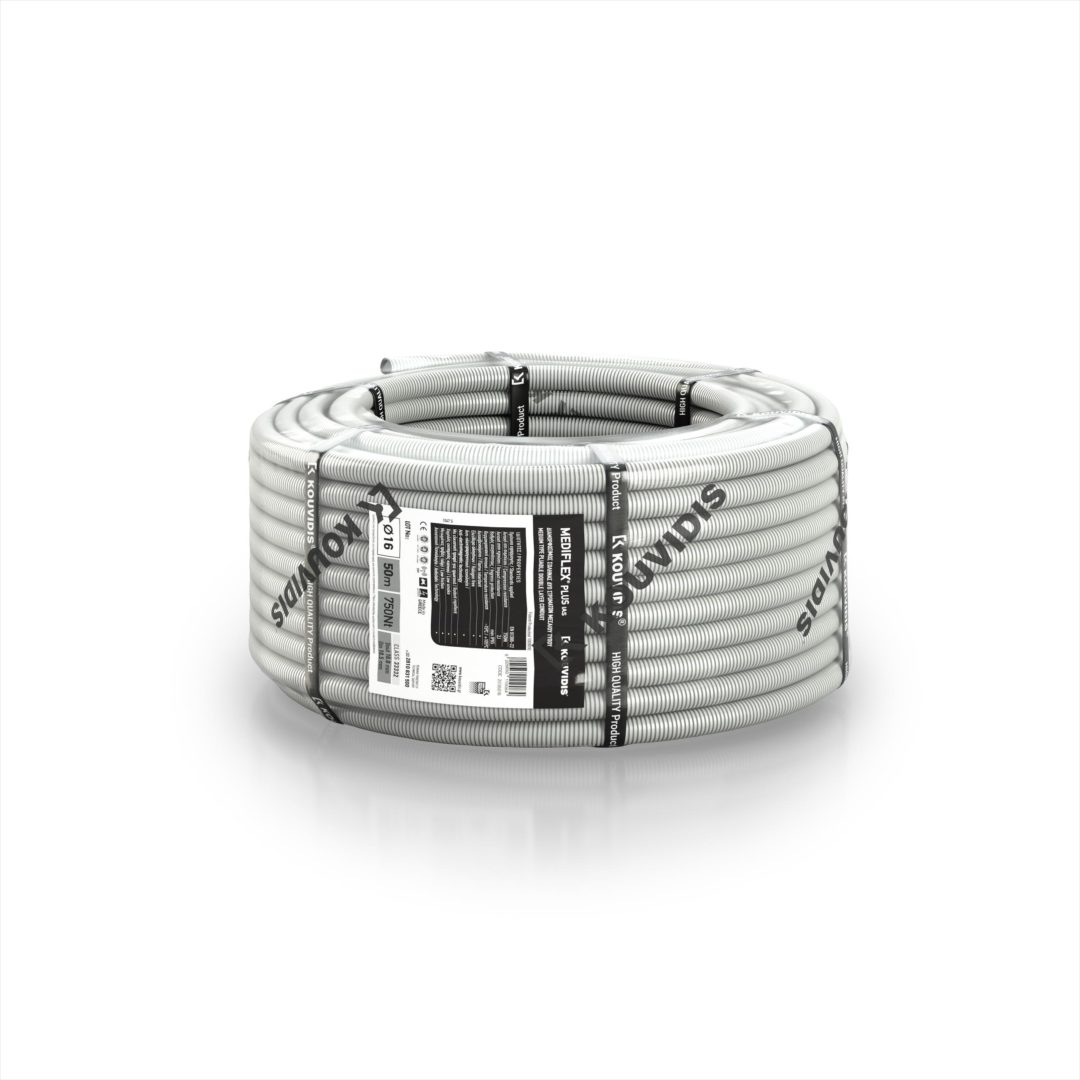

MEDIFLEX PLUS Conduit wird auf dem Markt mit eine innovative Verpackungsweise vertrieben, die bis zu 50 % mehr Lager- und Transportfläche einsparen kann. Darüber hinaus führt sie zu einem besseren ökologischen Fußabdruck aufgrund der reduzierten Abfallmenge nach der Verwendung.
ANWENDUNGSBEREICH

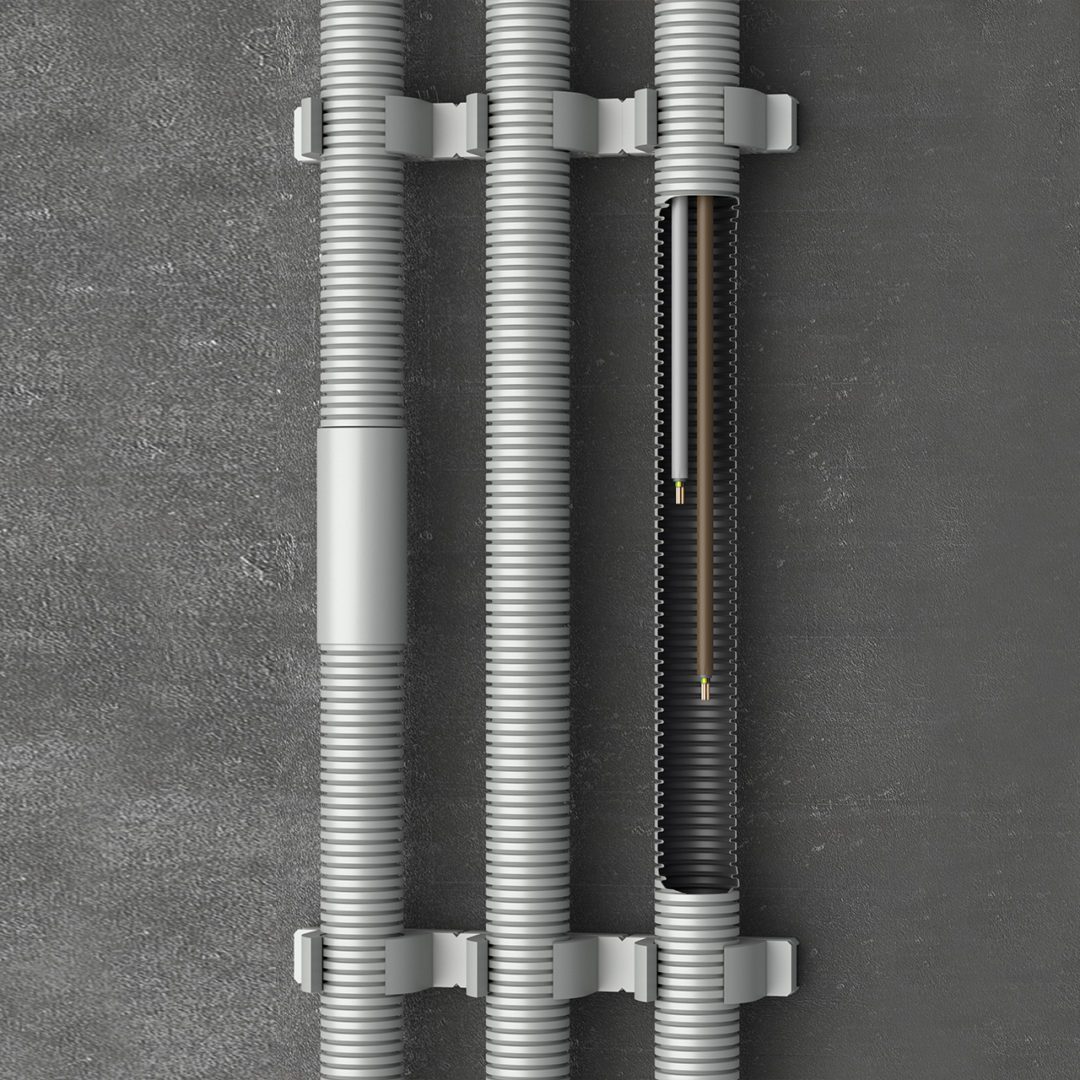

Ideal für oberirdischen Innen-Installationen und verdeckte Installationen in Beton, an Orten, die erhöhte Sicherheitsmaßnahmen erfordern, wie öffentliche Gebäude (Hotels, Einkaufszentren, Flughäfen usw.), Orte mit kostspieliger mechanischer Ausrüstung (Maschinenräume, Industrieräume, Computerräume usw.) und Orte mit extremen Temperaturanforderungen (Kesselräume, Kühlkammern usw.).
- ANWENDUNGSSTANDARD:EN 61386.22, ΕΝ 50642, ΕΝ 60754-2, ΕΝ 61034-2
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 7035 Lichtgrau (Außenschicht), RAL 9004 Schwarz (Innenschicht)
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65

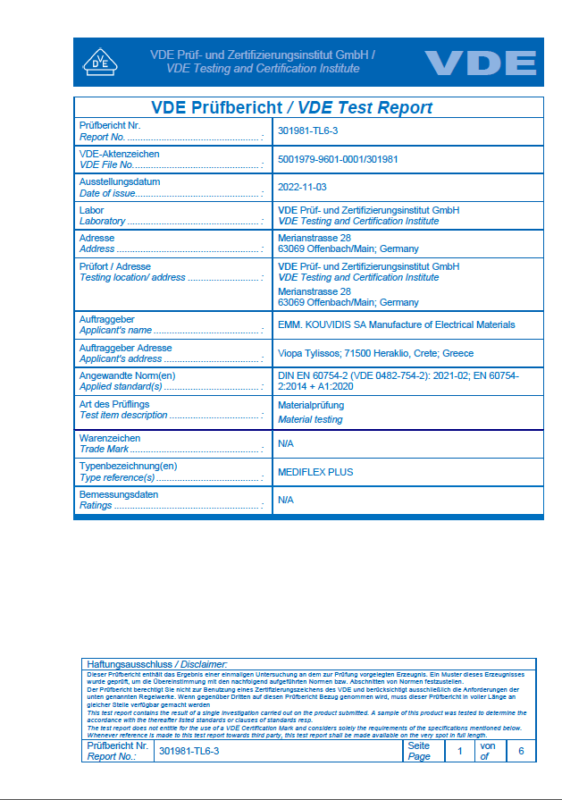

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Nicht flammenausbreitendes Produkt
- Reibungsreduzierung an der Innenwand von Rohrleitungen
- Geringe Rauchentwicklung bei der Verbrennung
- Produkt ist kein attraktives Nahrungsmittel für Nagetiere
- Nenn-Außendurchmesser (mm)
- Minimale-Maximale Dauereinsatztemperatur
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- Antielektromagnetische Technologie
- Kratzschutz-Technologie ISR (Patentgeschützt 1010513)
- Niedriger Säuregehalt (EN 60754-2)
- Produkt wird aus halogenfreien Rohstoffen hergestellt (EN 50642)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
1Die Innenschicht enthält eine innovative antielektromagnetische Technologie
240 % geringere Reibung durch spezielles Schlupfmaterial in der Innenschicht (Prüfung nach IEC/TR 62470)
3Keine giftigen oder korrosiven Gase im Brandfall (EN 50642, EN 60754-2)
4Hohe mechanische Beständigkeit bei hoher Temperatur von (105 °C)
5Wirkt nicht anziehend auf Nagetiere (Europäisches Patent EP2698792)
6Ideal für Aufputzinstallationen im Innenbereich sowie für verdeckte Installationen in Beton
7Neue, speziell entwickelte Verpackung, die 25 % – 50 % Lagerplatz einspart
| Eigenschaften | Klasse | |
| Mindestdruckfestigkeit | 750 Nt/5 cm | 3 |
| Schlagfestigkeit | 2 J (-15 °C) | 3 |
| Unterer Temperaturbereich | -15 °C | 3 |
| Oberer Temperaturbereich | +105 °C | 3 |
| Biegefestigkeit | Biegsam | 2 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften | 2 |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 | 6 |
| Schutz gegen das Eindringen von Wasser | min. IP65 | 5 |
| Korrosionsbeständigkeit | Nicht anwendbar | 0 |
| Zugfestigkeit | Keine Angaben | 0 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung | 1 |
| Tragfähigkeit bei schwebender Last | Keine Angaben | 0 |
| Feuereffekte | Keine Angaben | 0 |
| Umweltauswirkungen | Halogenfrei | 1 |
| Zusätzliche Eigenschaften | ||
| Rohstoff | Halogenfreie, schwermetallfreie (RoHS) und speziell stabilisierte thermoplastische PO-Mischung | |
| Antielektromagnetische Technologie | Absorbiert einen Teil der von den Kabeln emittierten elektromagnetischen Strahlung | |
| Geringere Reibung | Spezielles Schlupfmaterial in der Innenschicht | |
| Halogenfrei | Keine giftigen oder korrosiven Gase im Brandfall | |
| Geringe Rauchentwicklung | Bessere Sicht von Fluchtwegen | |
| Alterungsbeständigkeit | UV-stabilisiert | |
| Schädlingsabweisend | Wirkt nicht anziehend auf Nagetiere | |
| Antistatische Technologie | Schutz gegen statische Elektrizität | |
| Kratzschutz-Technologie | Schutz gegen Kratzer durch Kabelführung | |

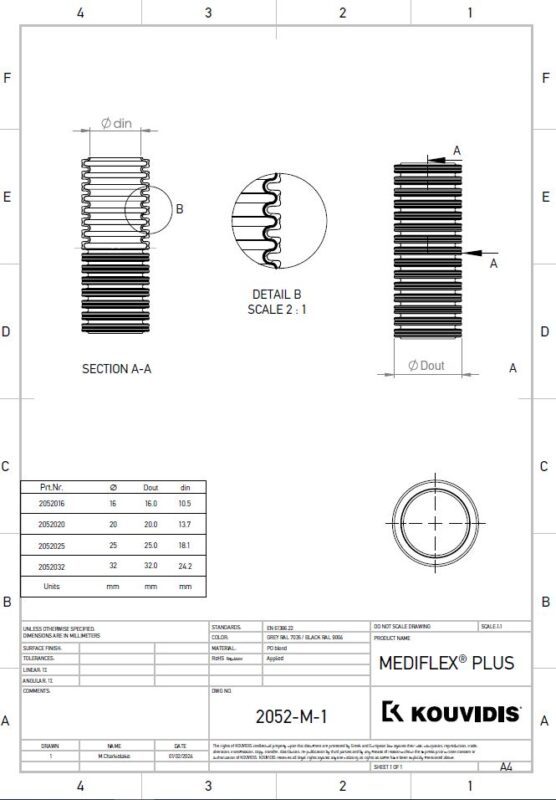

| Typ | Teilenummer |  |
 |
 |
 |
 |
| Ø 16 | 2052016 | 16,0 | 10,5 | 100 | 5,90 | 6500 |
| Ø 20 | 2052020 | 20,0 | 13,7 | 100 | 8,40 | 4400 |
| Ø 25 | 2052025 | 25,0 | 18,1 | 50 | 6,00 | 2500 |
| Ø 32 | 2052032 | 32,0 | 24,2 | 25 | 3,80 | 1500 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
Konformitätserklärungen

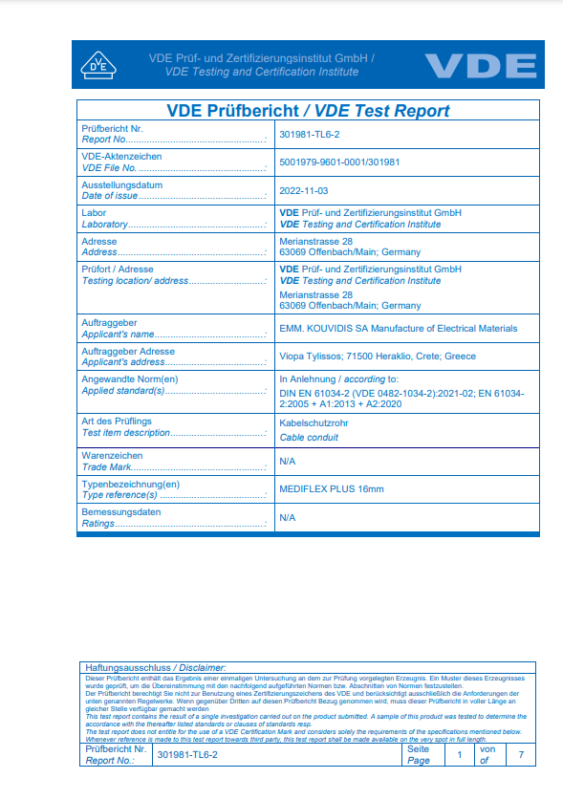

Testergebnisse

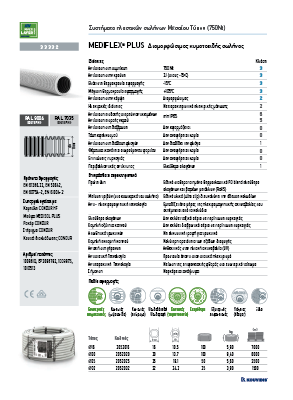

Kataloge

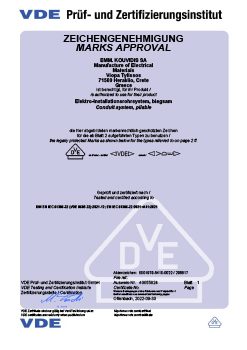

Zertifikate
