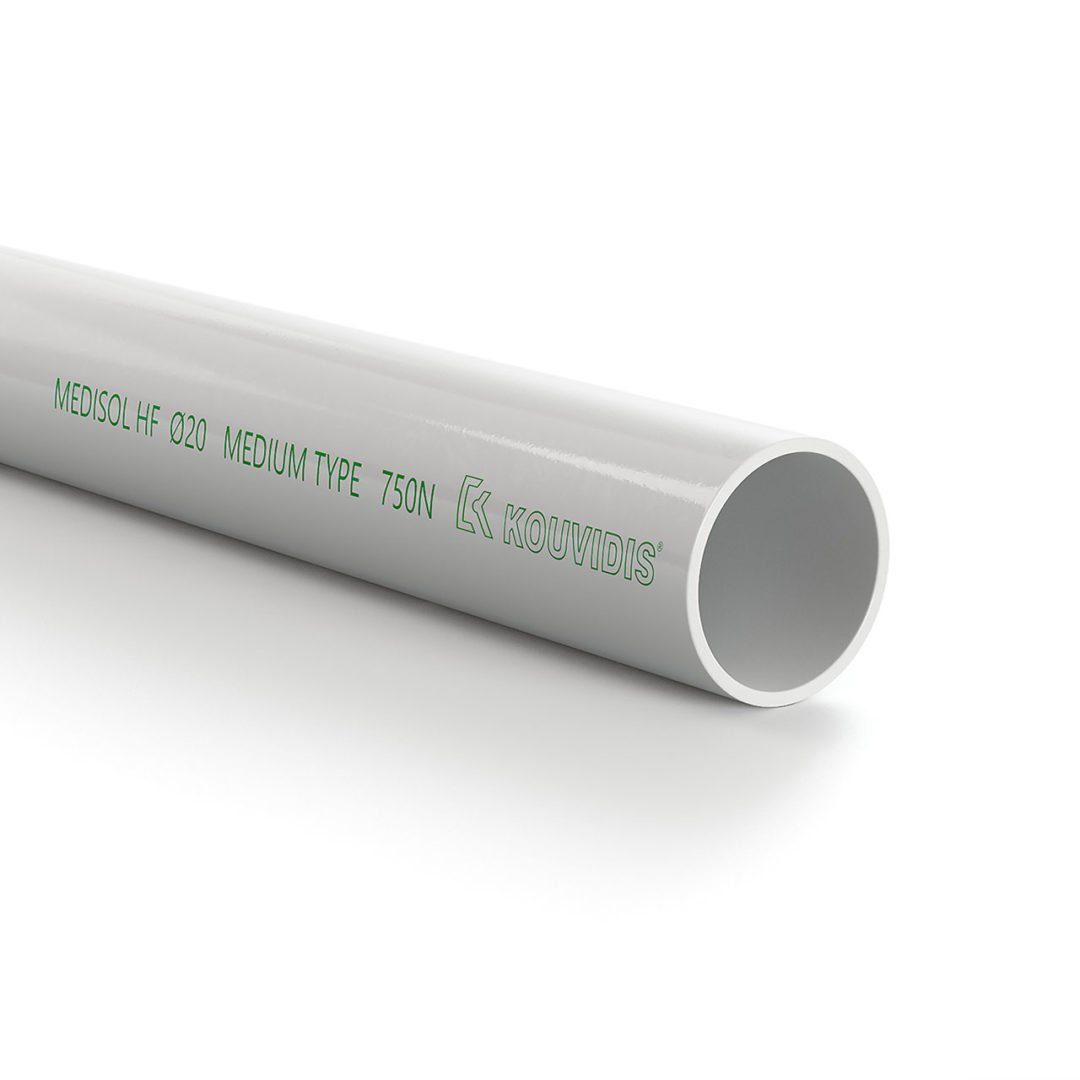

MEDISOL HF IAS Halogenfreies starres Rohr, mittlerer Typ
- KLASSE:34441
- STOSSFESTIGKEIT:6J
- DRUCKFESTIGKEIT:750 Nt
Das MEDISOL HF-Rohr gehört zur halogenfreien Produktfamilie KOUVIDIS, die das Unternehmen seit 2006 entwickelt hat. Es ist Teil des MEDISOL HF – MEDIFLEX HF-Rohrsystems für Kabelführung und Kabelschutz und wird mit CONDUR-Befestigungen (Muffen, Klemmschellen, Einsteckdichtung) und Anschlusskästen montiert. Der Rohstoff des Rohrs basiert auf Polycarbonat (PC-Mischung), einem nahezu unzerbrechlichen Material mit außergewöhnlicher mechanischer Druck- und Schlagfestigkeit bei extremen Temperaturen.* Die fortschrittlichen Eigenschaften des Rohrs machen es ideal für Projekte mit hohen mechanischen Anforderungen.
* Das MEDISOL HF-Rohr wird im Qualitätskontrolllabor von KOUVIDIS auf seine Schlagfestigkeit (6 J) bei -45 °C geprüft.
ANWENDUNGSBEREICH
Ideal für freiliegende Außen-/Inneninstallationen, die erhöhte Sicherheitsmaßnahmen und hohe mechanische Anforderungen erfordern, wie öffentliche Orte und Gebäude (Flughäfen, Hotels, Tunnel, Einkaufszentren, Theater, U-Bahnen usw.) und Orte mit kostspieliger mechanischer Ausrüstung (Maschinenräume, Industrieräume, Computerräume usw.)
- ANWENDUNGSSTANDARD:EN 61386.21, ΕΝ 50642
- ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
- FARBE:RAL 7035 Hellgrau
- NENNDURCHMESSER:Nenn-Außendurchmesser (DN/OD)
- DICHTHEIT IN GRAD:mindestens IP 65

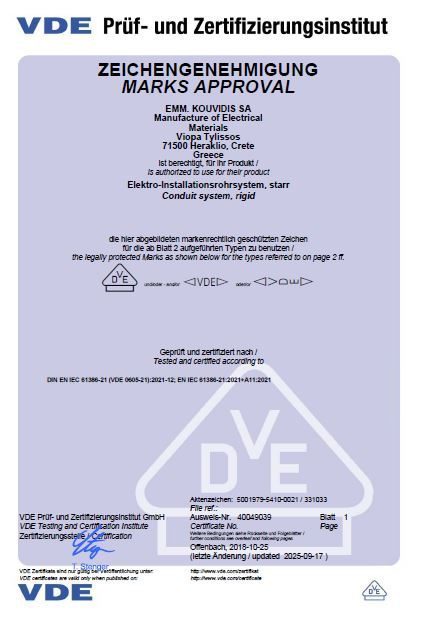

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.- Das Produkt und sein Herstellungsprozess sind vom deutschen VDE-Institut geprüft und zugelassen.
- Minimaler Widerstand gegen Kompression
- Minimaler Widerstand gegen Stöße
- Minimale-Maximale Dauereinsatztemperatur
- Schutz gegen feste Gegenstände und Wasser (EN 60529)
- Produkt mit zusätzlicher UV-Stabilität
- Nicht flammenausbreitendes Produkt
- Produkt wird aus halogenfreien Rohstoffen hergestellt
- Antistatische Technologie IAS (Patentgeschützt 1009810)
- EIGENSCHAFTEN
- EIGENSCHAFTEN
- VERPACKUNG
- EMPFOHLENE ANWENDUNGEN
- DOWNLOADS
- PROJEKTE
1Keine giftigen oder korrosiven Gase im Brandfall
2Hohe Schlagfestigkeit (6 J) der Leitung (schwere Ausführung) bei extrem niedrigen Temperaturen von -45 °C
3Hoher Schutz gegen Eindringen (min. IP65), wenn mit CONDUR Muffe verbunden

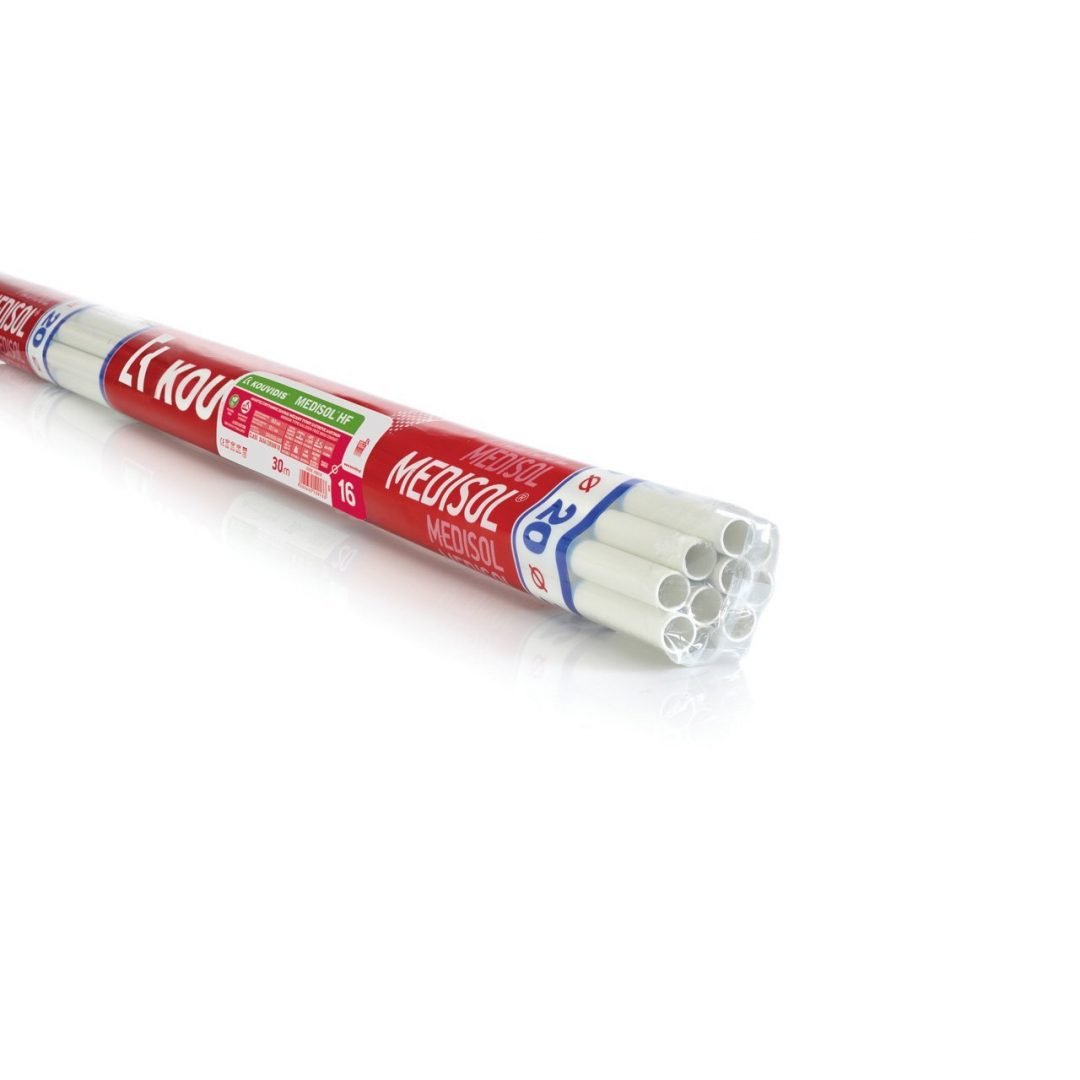

4Mit Laserdruck graviert und mit roten Sicherheitsgurten in einer zu 100 % recycelbaren Polyethylenfolie verpackt.
5Mit antistatischer Technologie, die vor statischer Elektrizität schützt (Patentschutz: 1009810)
| Eigenschaften | Klasse | |
| Mindestdruckfestigkeit | 750 Nt/5 cm | 3 |
| Schlagfestigkeit | 6 J (bei -25 °C) | 4 |
| Unterer Temperaturbereich | -25 °C | 4 |
| Oberer Temperaturbereich | +120 °C | 4 |
| Biegefestigkeit | Starr | 1 |
| Elektrische Eigenschaften | Mit elektrischen Isolationseigenschaften | 2 |
| Schutz gegen das Eindringen von Feststoffen | min. IP65 | 6 |
| Schutz gegen das Eindringen von Wasser | min. IP65 | 5 |
| Korrosionsbeständigkeit | Nicht anwendbar | 0 |
| Zugfestigkeit | Keine Angaben | 0 |
| Widerstand gegen Flammenausbreitung | Keine Flammenausbreitung | 1 |
| Tragfähigkeit bei schwebender Last | Keine Angaben | 0 |
| Zusätzliche Eigenschaften | ||
| Rohstoff | Halogenfreie, schwermetallfreie (RoHS) und speziell stabilisierte thermoplastische PC-Mischung | |
| Alterungsbeständigkeit | UV-stabilisiert | |
| Halogenfrei | Keine giftigen oder korrosiven Gase im Brandfall | |
| Antistatische Technologie | Schutz gegen statische Elektrizität | |
| Typ | Teilenummer |  |
 |
 |
 |
 |
| Ø 16 | 1005016 | 16 | 13,0 | 30 | 2,30 | 8100 |
| Ø 20 | 1005020 | 20 | 16,7 | 30 | 3,00 | 5400 |
| Ø 25 | 1005025 | 25 | 21,4 | 30 | 4,02 | 3300 |
| Ø 32 | 1005032 | 32 | 27,6 | 15 | 2,90 | 1755 |
| Ø 40 | 1005040 | 40 | 34,5 | 9 | 2,53 | 1071 |
LEGENDE
- Empfohlen
- Nicht empfehlenswert
- Ideal nach Herstellerangaben
| GELTUNGSBEREICHE | |
| Freiliegend | |
| Verdeckt (Unterputz) | |
| Verdeckt (Trockenbau) | |
| Beton | |
| Unterflur im Estrich | |
| Im Freien | |
| Verdeckt (unterirdisch) | |
| Holz | |
| Verdeckt (Boden/Decke) | |
